为了更深入了解 SDLC 流程，更好的将安全融入 SDLC 开发生命周期过程中，近期研究了下基于 Jenkins 搭建一套简易 CI/CD 平台，可以实现代码修改后自动化完成构建和部署的过程。并且将 sonarqube 代码质量管理平台嵌入其中。整个过程做了一遍，对这其中的概念、流程和套路更加清晰了。希望对大家也有帮助。

0x01：SDLC 及软件开发模型

---

软件开发生命周期(Software Development Life Cycle，SDLC)包含了软件从开始到发布的不同阶段。它定义了一种用于提高待开发软件质量和效率的过程。因此，SDLC 旨在通过最少的资源，交付出高质量的软件。

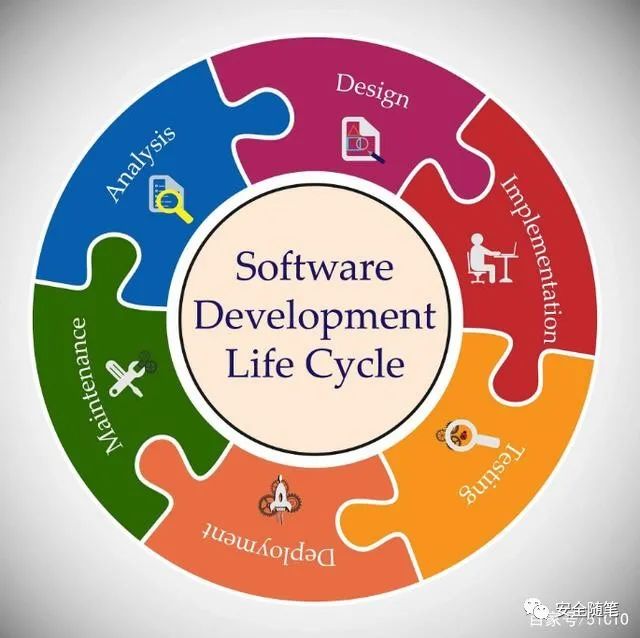

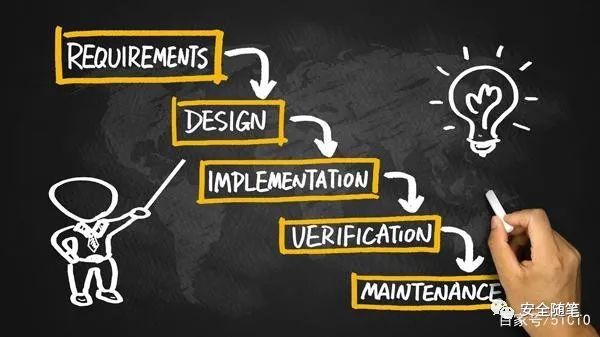

软件开发生命周期 SDLC 通常被划分为如下六个阶段，如下图：

需求阶段–>设计阶段–>实现阶段–>测试阶段–>发布阶段–>维护阶段

具体每个阶段定义和做的事情就不赘述了。

而软件开发模型的更迭，从最初的瀑布模型，到后来的敏捷开发，再到今天的 DevOps，这是现代开发人员构建出色产品的技术路线。下面快速介绍下这三个软件开发模型以及优缺点。

1）瀑布模型

作为最古老、也是最直接的 SDLC 方法，瀑布方法遵循的是线性执行顺序。如下图所示，从需求收集到维护，逐步依次推进，且不存在任何逆转或倒退的步骤。也就是说，只有当上一步完成后，才能继续下一步。

瀑布模型的优点：

• 需求在初始阶段就能够被精心设计。

• 具有容易理解的线性结构。

• 易于管理。

• 瀑布模型的缺点：

• 既不灵活，又不支持变更。

• 任何阶段一旦出现延迟，都会导致项目无法推进。

• 由于较为死板，因此项目总体时间较长。

• 并不鼓励在初始阶段之后，利益相关者进行积极地沟通。

这样的模型仅适用于那些简单的软件开发， 但是已经不适合现在的开发了。

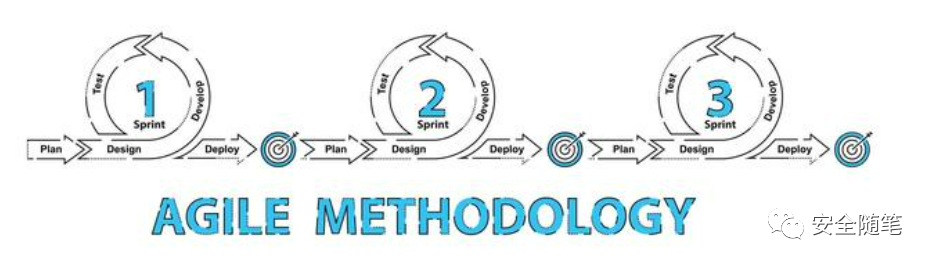

2）敏捷开发模型

敏捷开发将软件开发分成多个迭代，但是也要求，每次迭代都是一个完整的软件开发周期，必须按照软件工程的方法论，进行正规的流程管理。

敏捷的优势

• 适合不断变化的需求。

• 鼓励利益相关者之间的反馈和持续沟通。

• 由于采用了增量式方法，因此更易于管理各种潜在风险。

敏捷的缺点

• 需要具有高技能的资源。

• 如果沟通低效，则可能拖慢项目的速度。

• 如果过度依赖客户的互动，则可能会导致项目走向错误的方向。

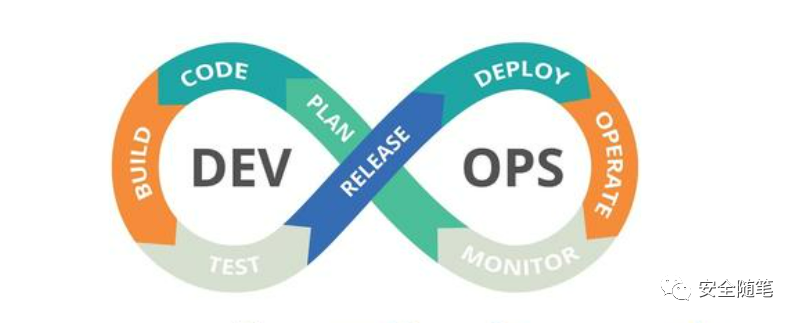

3）DevOps 模型

在传统的软件开发方法中，开发人员和运维人员之间几乎没有协作。特别是在运营过程中，开发人员往往被视为“构建者”的角色。这就造成了沟通和协作上的差距，以及在反馈过程中出现混淆 DevOps 是 Development 和 Operations 的组合，是一种方法论，是一组过程、方法与系统的统称，用于促进应用开发、应用运维和质量保障（QA）部门之间的沟通、协作与整合。以期打破传统开发和运营之间的壁垒和鸿沟。通常，DevOps 方法会被划分为如下 5 个阶段：持续开发、持续集成、持续测试、持续部署和持续监控。

DevOps 的优势

• 促进了合作。

• 通过持续开发和部署，更快地向市场交付软件。

DevOps 的缺点

• 当各个团队使用不同的环境时，将无法保证软件的安全。

• 涉及到人工输入的过程时，可能会减慢整体运营的速度。

0x02：什么是 CI/CD

---

CI/CD 的核心概念是持续集成、持续交付和持续部署。CI 持续集成（Continuous Integration）、CD 持续交付（Continuous Delivery）、CD 持续部署（Continuous Deployment）。

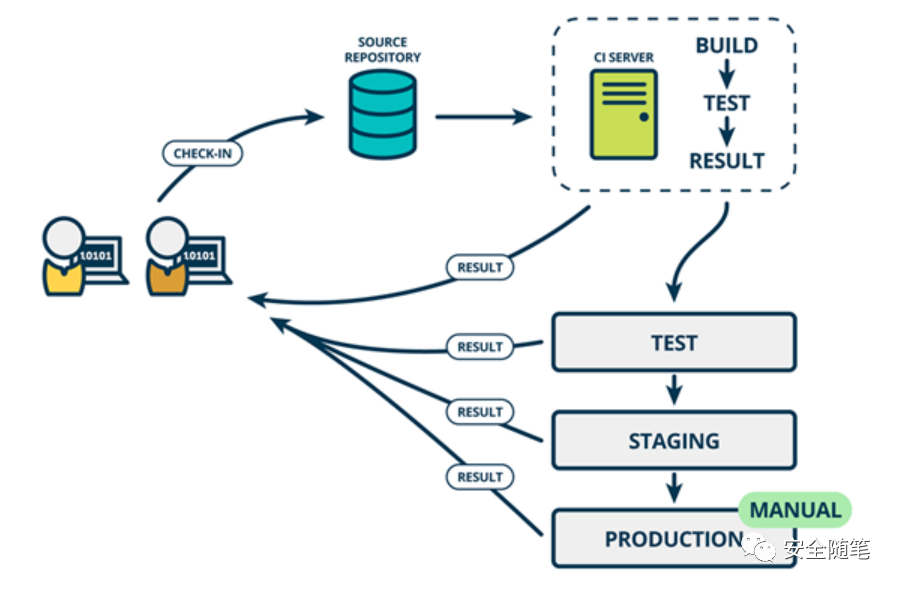

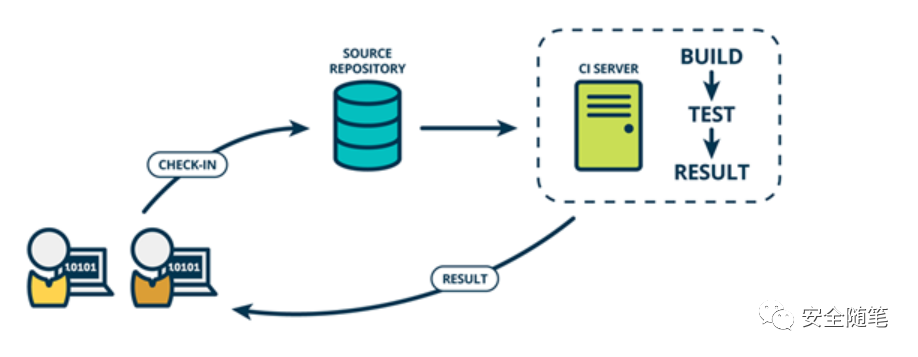

1）持续集成（CI）

CI 的目标是将集成简化成一个简单、易于重复的日常开发任务， 这样有助于降低总体的构建成本并在开发周期的早期发现缺陷。

完成 CI 中构建及单元测试和集成测试的自动化流程后，持续交付可自动将已验证的代码发布到存储库。为了实现高效的持续交付流程，务必要确保 CI 已内置于开发管道。持续交付的目标是拥有一个可随时部署到生产环境的代码库。

3）持续部署（CD）



0x03：CI/CD 环境介绍

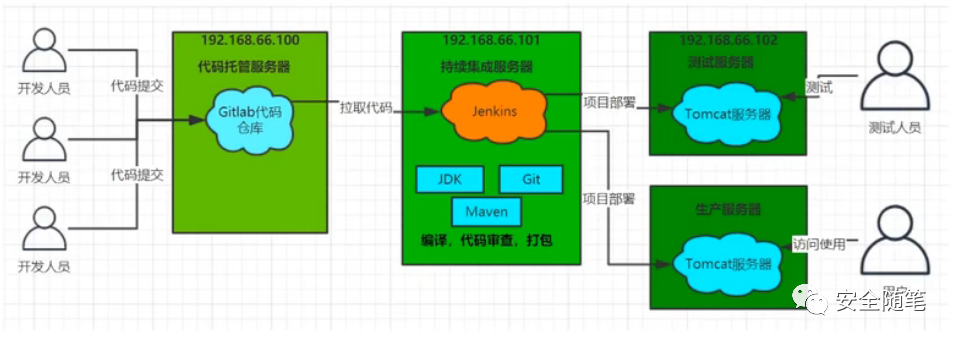

本次要实现如下效果，开发人员完成功能开发并提交代码到 gitlab 仓库，jenkins 自动完成拉取代码、编译构建、代码扫描（sonarqube）、打包，再自动化完成部署到 Tomcat 服务器提供访问。

环境准备三台 Centos7.6 机器：

服务器	IP 地址	配置	包含功能及版本
Gitlab	192.168.220.170	2 核 2G	Gitlab：12.4.2 (393a5bdafa2)
Jenkins	192.168.220.172	2 核 2G	Jenkins：2.364 Maven：3.8.6 Sonarqube：7.9.6 (build 41879） JDK：11.0.16 Git：1.8.3.1
Tomcat	192.168.220.173	2 核 2G	Tomcat：8.5.82 JDK：1.8.0_342

部署过程中踩过不少坑，这套 Jenkins 因为需要安装较多插件，而 Jenkins 上的插件版本要求比较严格，所以最好实验情况下直接安装最新的 Jenkins 版本，这样上面的插件基本都能安装，包括 Pipeline、gitlab、SSH Server 等。不然遇到 Jenkins 插件安装不顺畅对新人挺麻烦的。

Jenkins 安装最新版，那 JDK 也必须 11 以上，那也就要求 sonarqube 也得 7.8 以上，三者之间都是有依赖关系的。

看下效果：

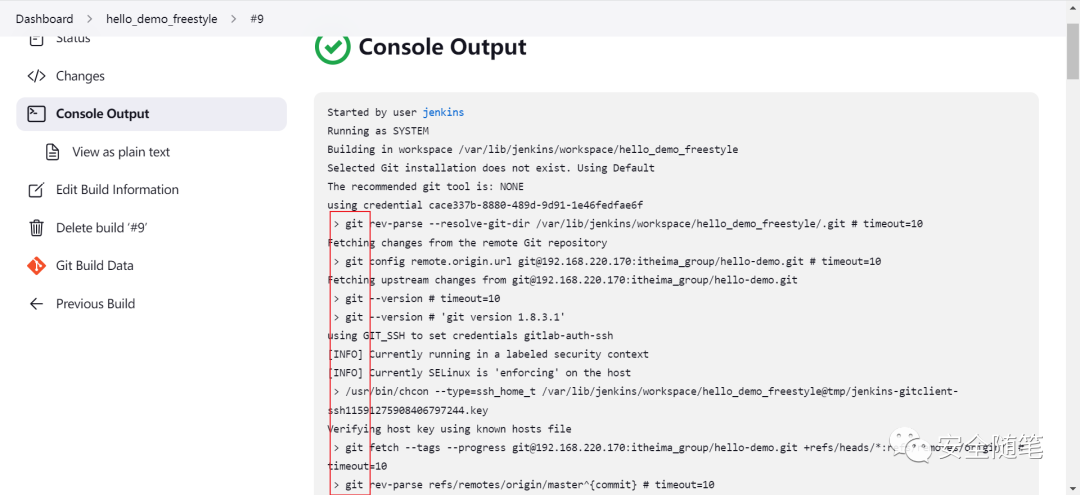

自动 git 拉取代码：

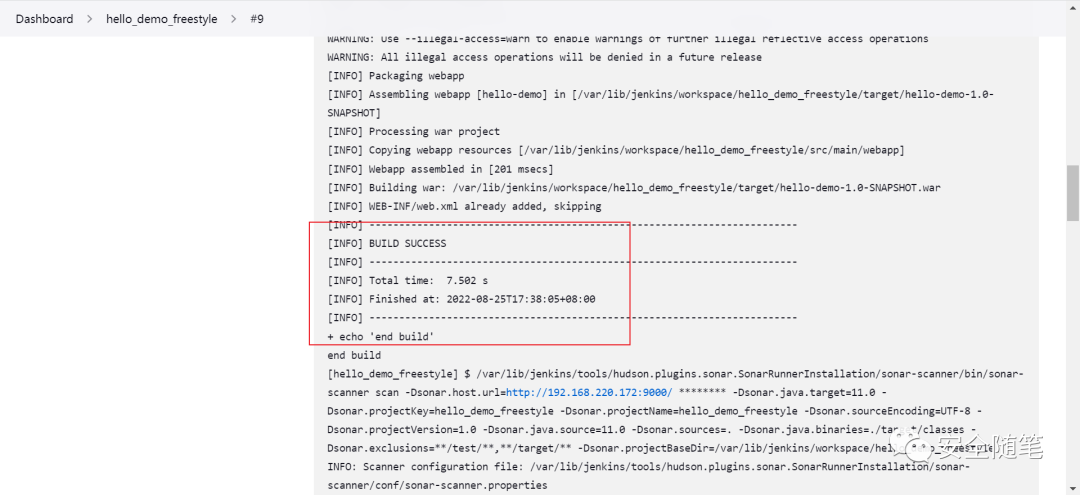

maven 自动构建：

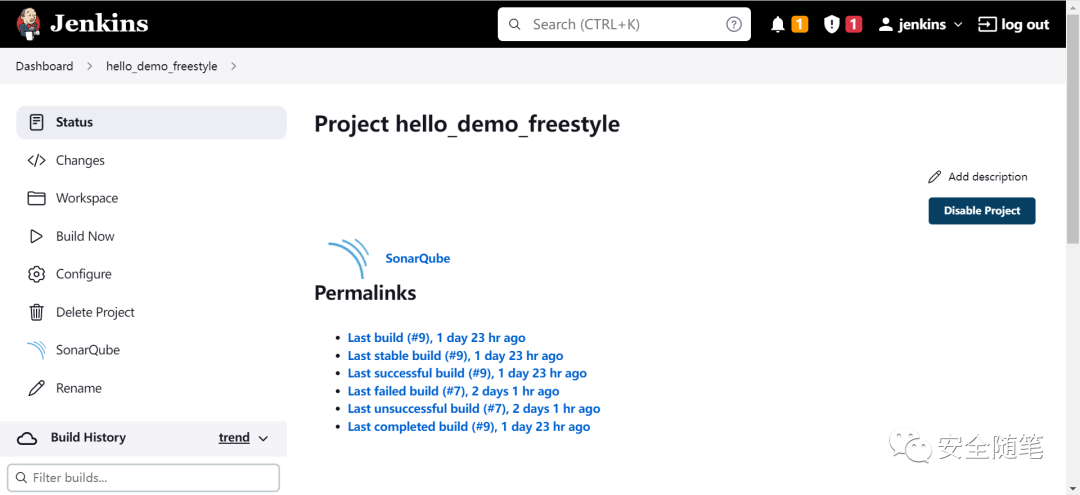

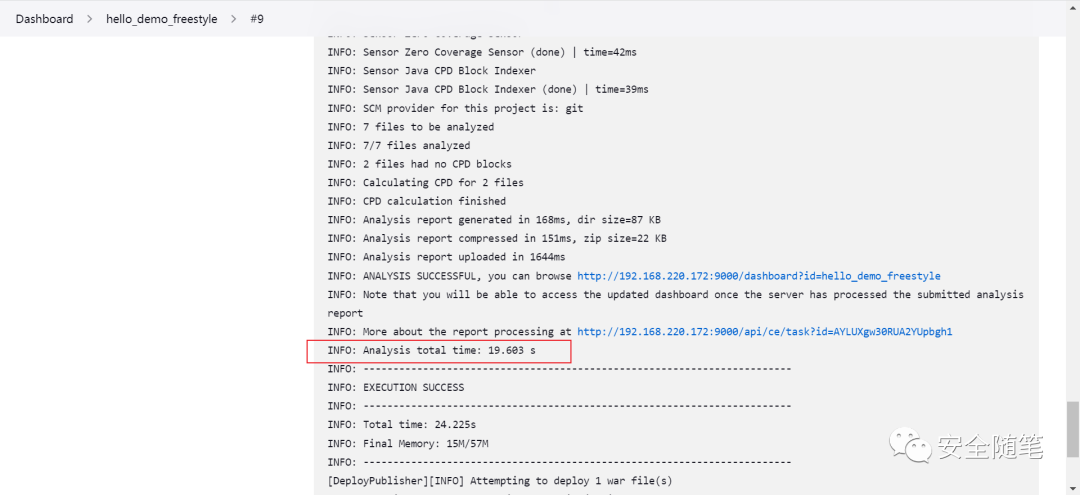

sonarqube 自动扫描：

自动部署：

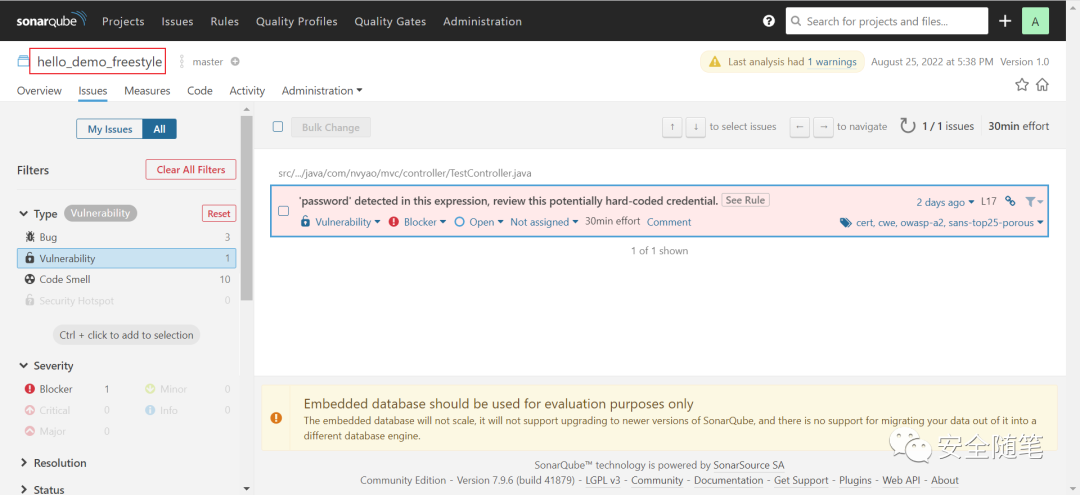

sonarqube 扫描结果：

0x04：CI/CD 平台搭建

---

1）安装 gitlab

1. 安装相关依赖
yum -y install policycoreutils openssh-server openssh-clients postfix
2. 启动 ssh 服务&设置为开机启动
systemctl enable sshd && sudo systemctl start sshd
3. 设置 postfix 开机自启，并启动，postfix 支持 gitlab 发信功能
systemctl enable postfix && systemctl start postfix
4. 开放 ssh 以及 http 服务，然后重新加载防火墙列表
firewall-cmd --add-service=ssh --permanent
firewall-cmd --add-service=http --permanent
firewall-cmd --reload
如果关闭防火墙就不需要做以上配置
5. 下载 gitlab 包，并且安装
在线下载安装包：
wget https://mirrors.tuna.tsinghua.edu.cn/gitlab-ce/yum/el6/gitlab-ce-12.4.2-ce.0.el6.x
86_64.rpm
安装：
rpm -i gitlab-ce-12.4.2-ce.0.el6.x86_64.rpm
6. 修改 gitlab 配置
vi /etc/gitlab/gitlab.rb
修改 gitlab 访问地址和端口，默认为 80，我们改为 82
external_url 'http://192.168.220.170:82'
nginx['listen_port'] = 82
7. 重载配置及启动 gitlab
gitlab-ctl reconfigure
gitlab-ctl restart
8. 把端口添加到防火墙
firewall-cmd --zone=public --add-port=82/tcp --permanent
firewall-cmd --reload

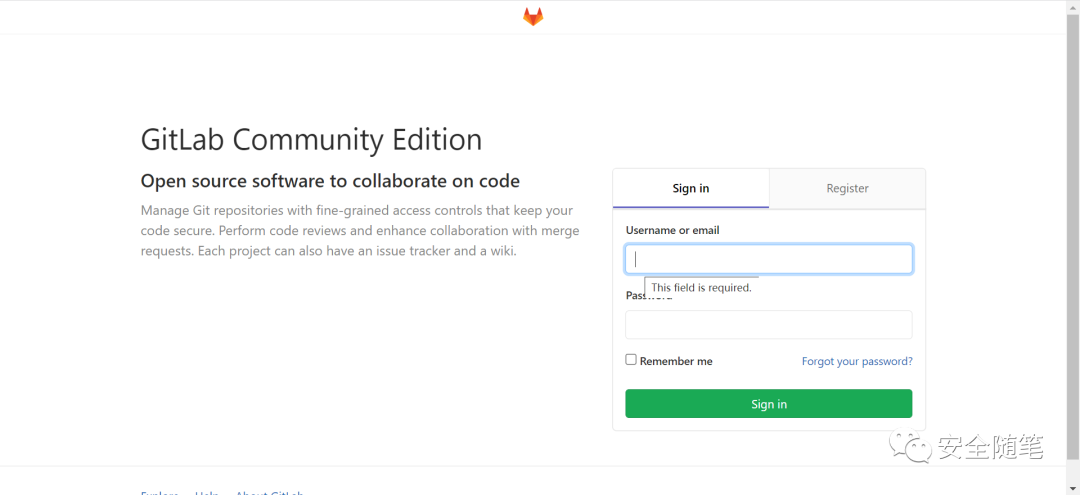

启动成功后，看到以下修改管理员 root 密码的页面，修改密码后，然后登录即

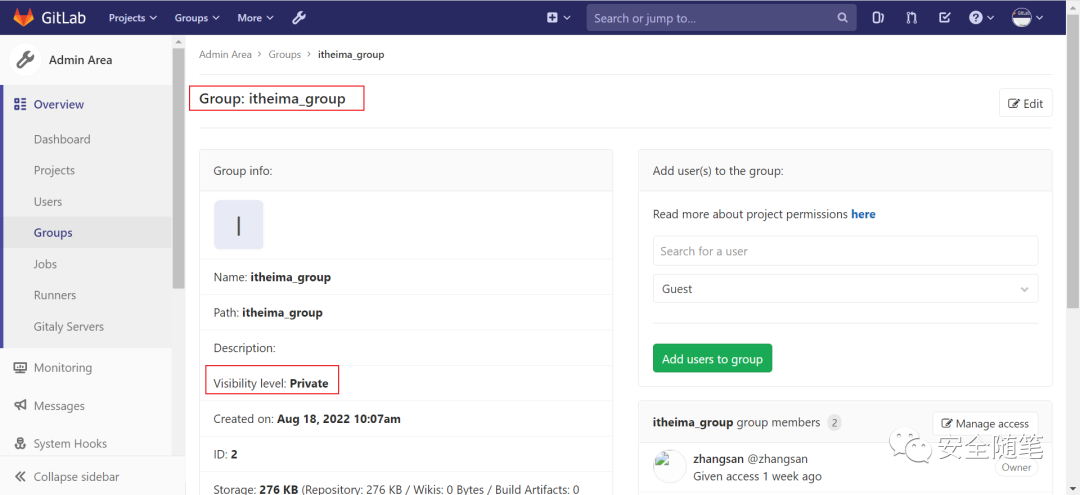

添加组、创建用户、创建项目

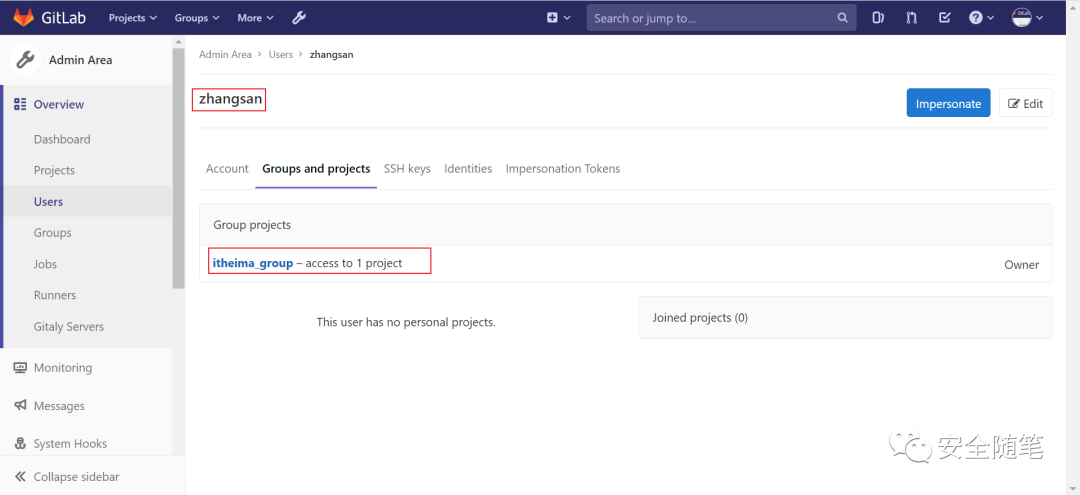

这样用户 zhangsan 就拥有了 itheima_group 组的权限。接下来使用 zhangsan 用户进入组创建一个新的项目，项目名称：hello_demo

该项目仓库地址是：

http://192.168.220.170:82/itheima_group/hello-demo.git

git@192.168.220.170:itheima_group/hello-demo.git

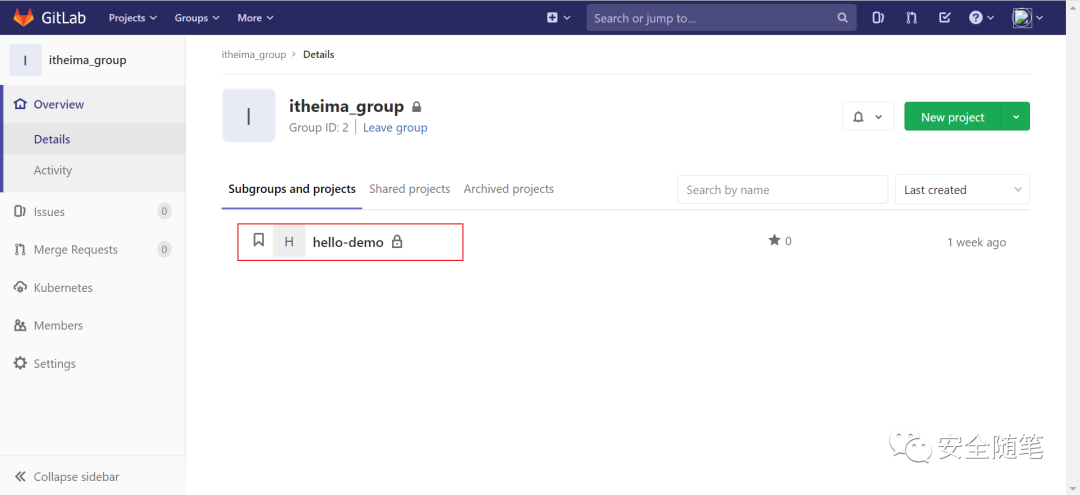

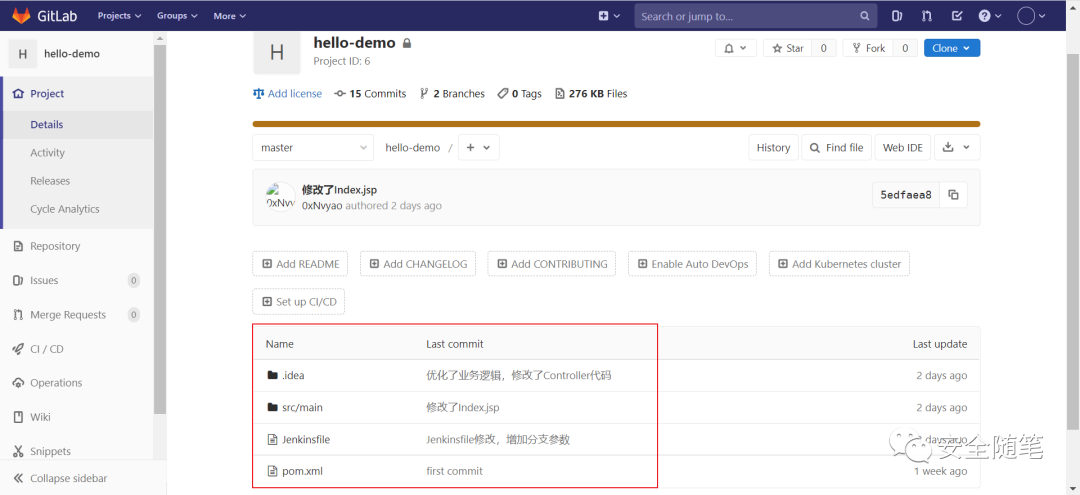

接下来将本地的 maven 工程代码上传到 gitlab 仓库，上传成功后如下：

到这 gitlab 就准备好了！

2）安装 jenkins

1）安装 JDK
Jenkins 需要依赖 JDK，所以先安装 JDK11
yum install -y java-11-openjdk*
安装目录为：/usr/lib/jvm
2）获取 jenkins 安装包
wget -O /etc/yum.repos.d/jenkins.repo https://pkg.jenkins.io/redhat/jenkins.repo --no-check-certificate
rpm --import https://pkg.jenkins.io/redhat/jenkins.io.key
yum install jenkins
3）启动 Jenkinssystemctl start jenkins
4）打开浏览器访问
http://192.168.220.172:8080
注意：本服务器把防火墙关闭了，如果开启防火墙，需要在防火墙添加端口
5）获取并输入 admin 账户密码
cat /var/lib/jenkins/secrets/initialAdminPassword
6）跳过插件安装
因为 Jenkins 插件需要连接默认官网下载，速度非常慢，而且经过会失败，所以我们暂时先跳过插件安

Jenkins 安装完成后，需要替换插件更新源：需要执行以下步骤：

sed -i 's/https:\/\/updates.jenkins.io\/download/https:\/\/mirrors.tuna.tsinghua.edu.cn\/jenkins/g' default.json && sed -i 's/https:\/\/www.google.com/https:\/\/www.baidu.com/g' default.json

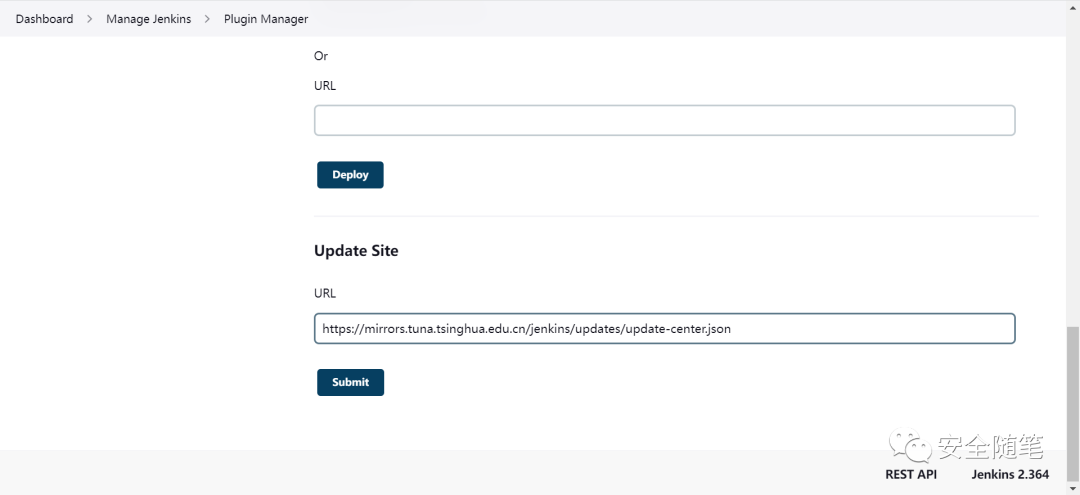

在 Manage Jenkins -- Plungin Manager -- Update Site：将 url 替换为清华大学的 url：
https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json

提交后，在浏览器输入：http://192.168.220.172.:8080/restart 重启 jenkins 生效。

Jenkins 准备好后，就是与 gitlab 集成，完成代码自动拉取的动作了。但是需要先准备如下：

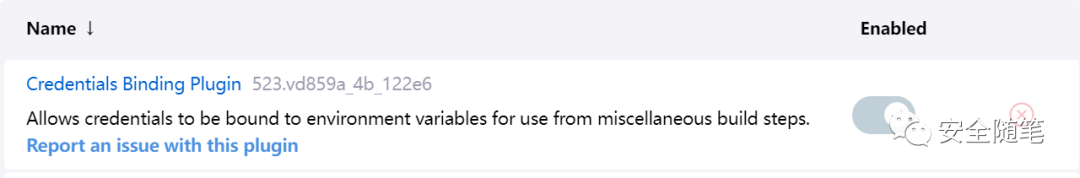

安装 Credentials Binding 插件

要在 Jenkins 使用凭证管理功能，需要安装 Credentials Binding 插件，拉取 gitlab 代码需要使用凭证的方式拉取：

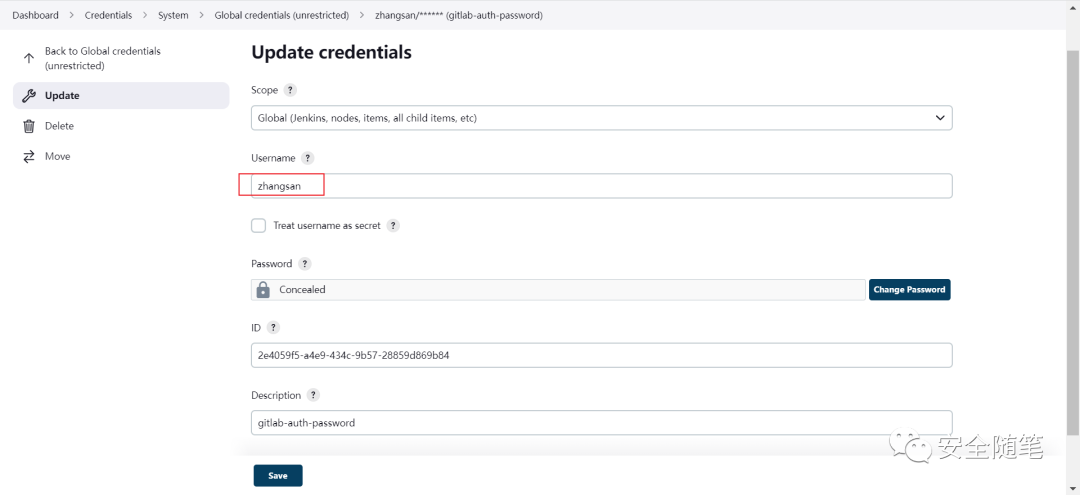

再去添加 gitlab 认证的凭证：

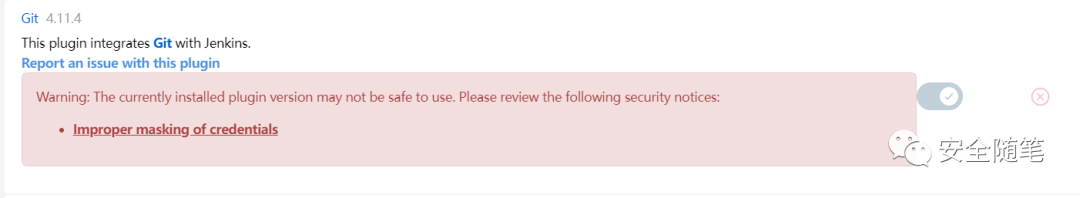

还要再 jenkins 服务器上安装 git 工具和 git 插件：

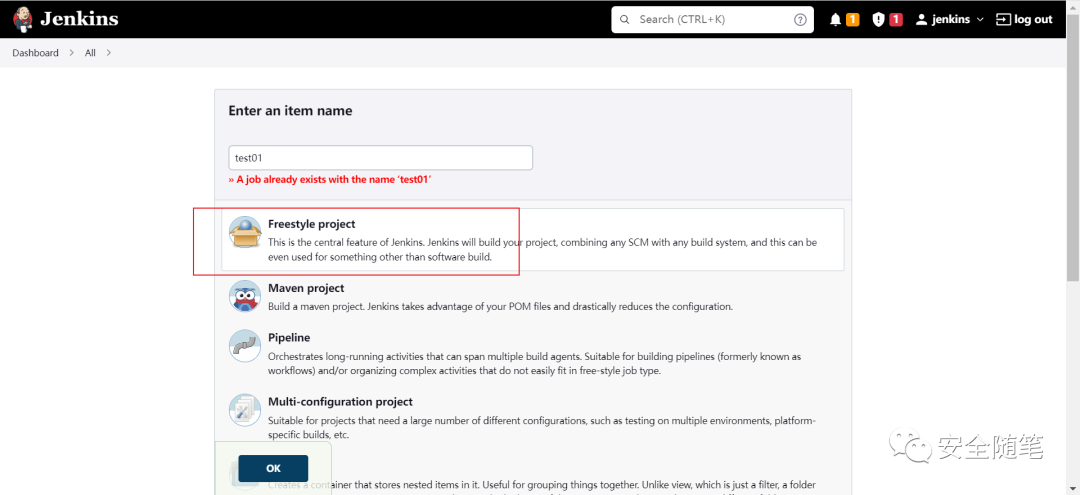

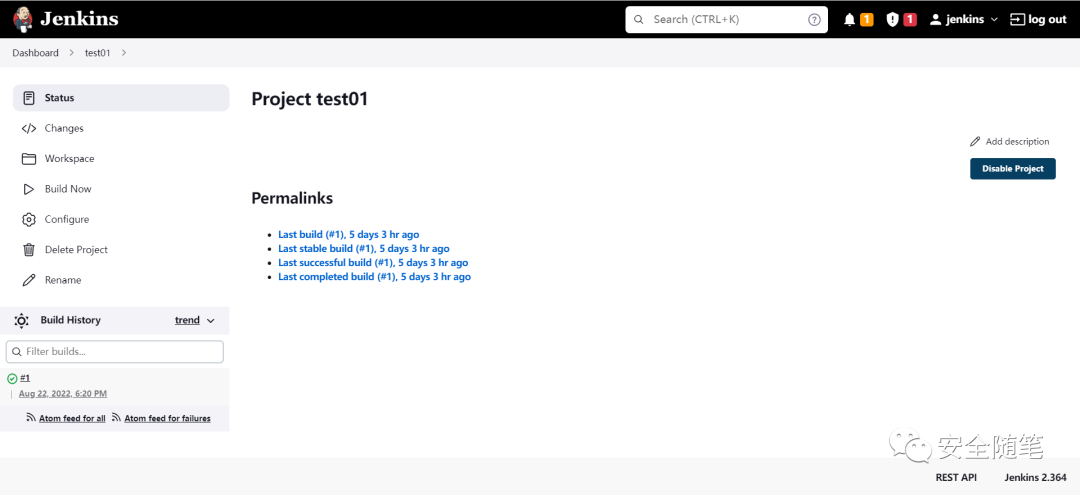

在 jenkins 上准备一个项目：

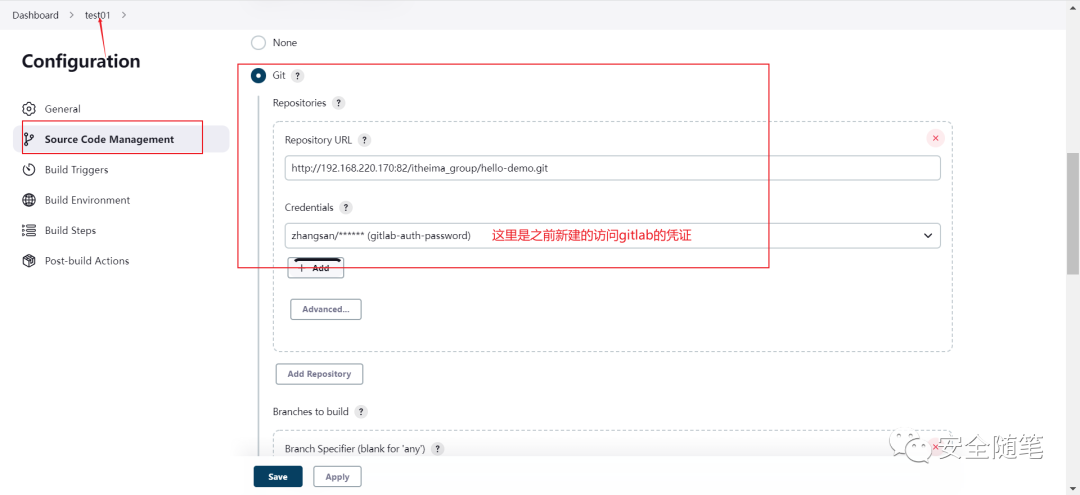

到这里，jenkins 拉取 gitlab 代码的准备条件都 ok 了。开始与 gitlab 集成吧。

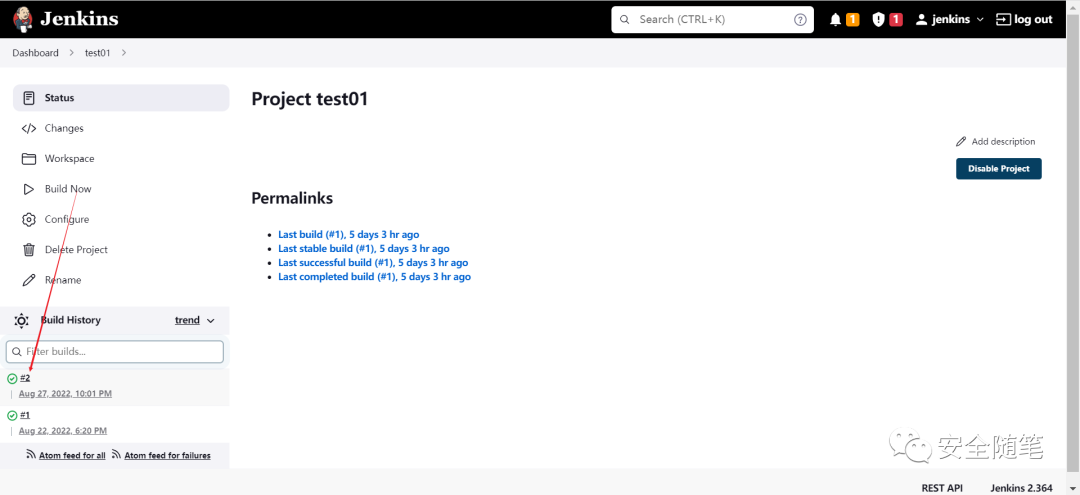

保存，然后回到项目点“Build Now”：

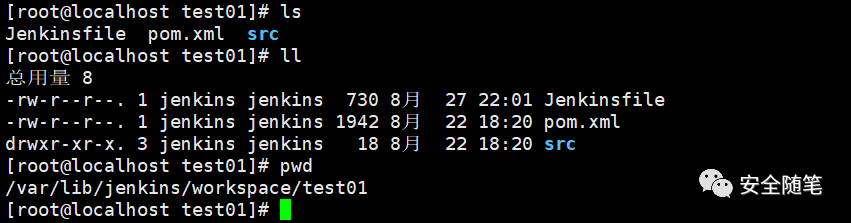

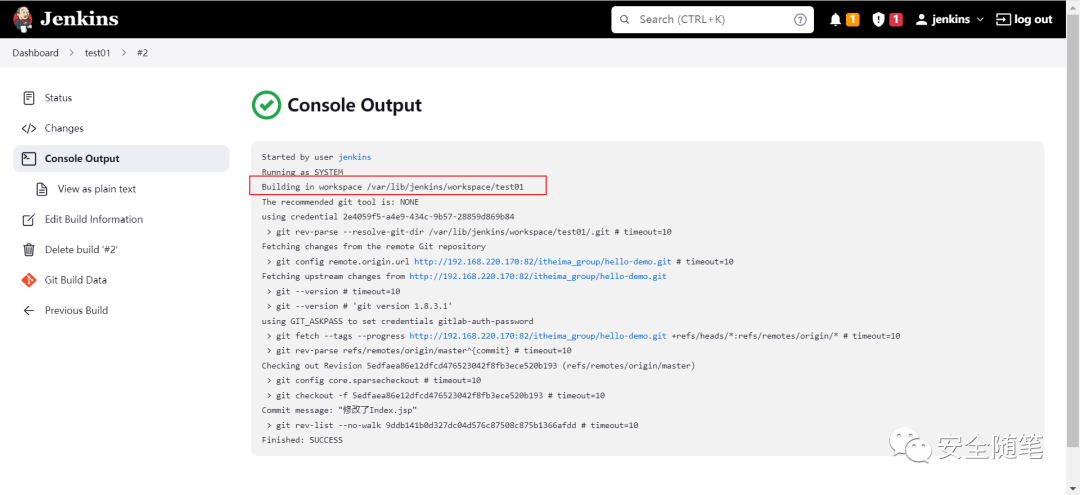

如上图，jenkins 自动去 gitlab 拉取代码，并且将代码工程放在如上路径下：

好了，到这里说明 jenkins 已经安装成功了，也安装了相关的插件和配置了 jenkins 的基本配置，并且完成了与 gitlab 的集成，完成构建自动触发代码拉取到本地。

3）部署 Tomcat 服务器

把 Tomcat 压缩包上传到 192.168.66.102 服务器
yum install java-1.8.0-openjdk* -y 安装 JDK（已完成）
tar -xzf apache-tomcat-8.5.47.tar.gz 解压
mkdir -p /opt/tomcat 创建目录
mv /root/apache-tomcat-8.5.47/* /opt/tomcat 移动文件
/opt/tomcat/bin/startup.sh 启动 tomcat
注意：服务器已经关闭了防火墙，所以可以直接访问 Tomcat 啦
地址为：http://192.168.66.102/8080

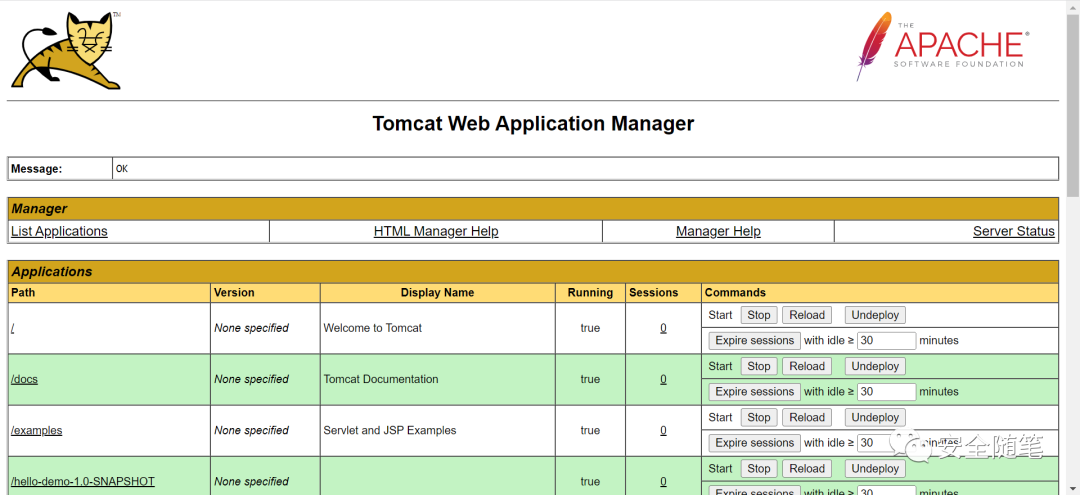

# 对 tomcat 做些基本配置，包括用户角色权限配置等
/opt/tomcat/bin/shutdown.sh 停止
/opt/tomcat/bin/startup.sh 启动

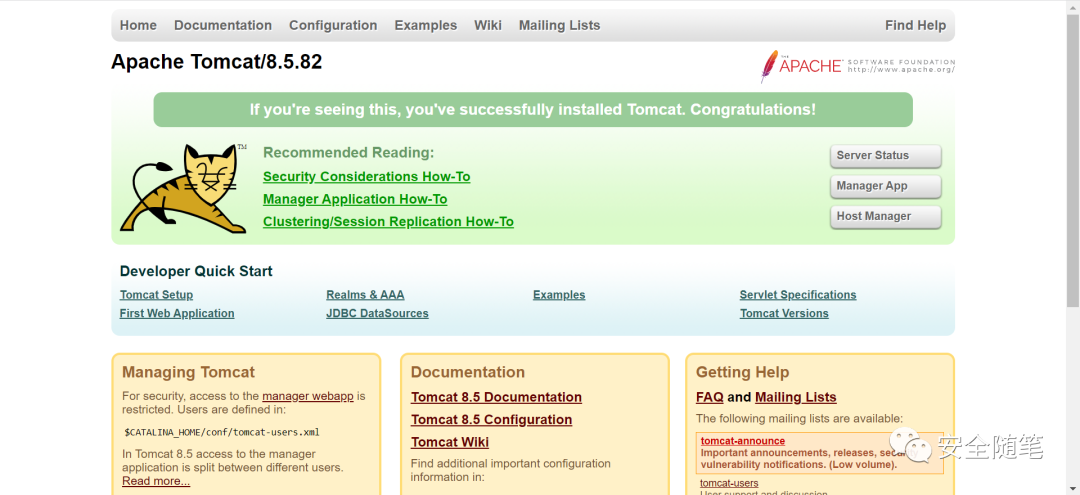

tomcat 已经部署成功！

4）配置 jenkins 与 tomcat 集成，完成 CD 持续部署功能

同样的，也是需要在 jenkins 上做大量的配置：

Maven 安装和配置

tar -xzf apache-maven-3.6.2-bin.tar.gz 解压
mkdir -p /opt/maven 创建目录
mv apache-maven-3.6.2/* /opt/maven 移动文件

配置环境变量

export JAVA_HOME=/usr/lib/jvm/java-1.8.0-openjdk
export MAVEN_HOME=/opt/maven
export PATH=$PATH:$JAVA_HOME/bin:$MAVEN_HOME/bin

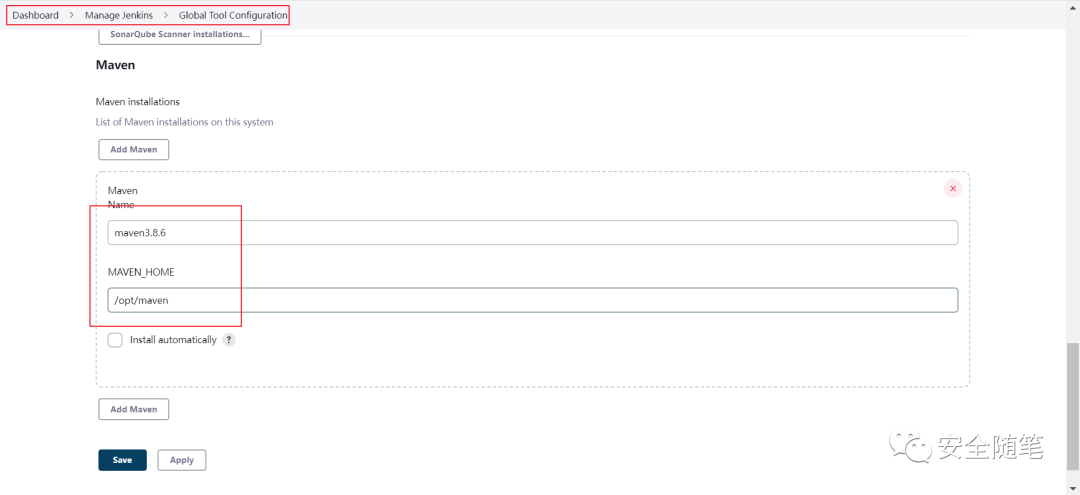

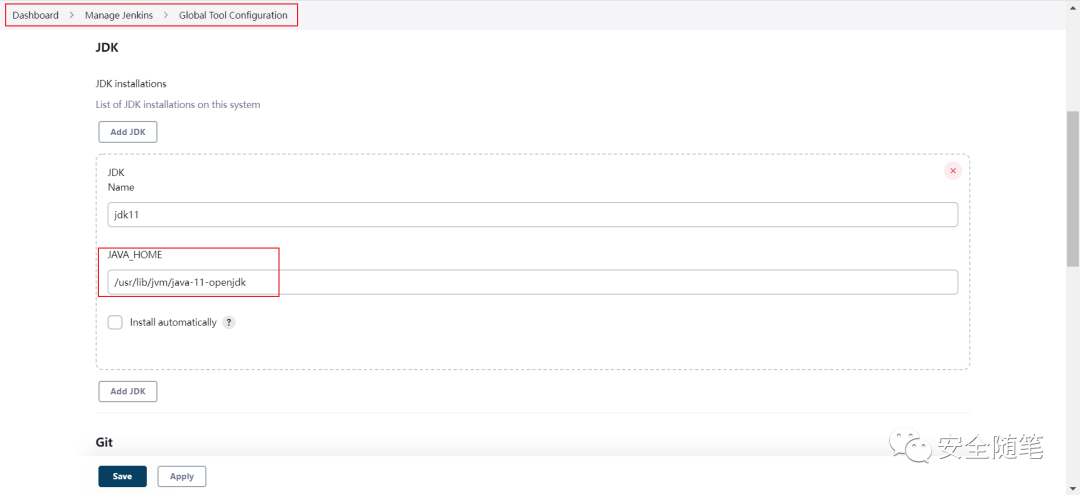

Jenkins 全局工具配置，关联 JDK 和 Maven

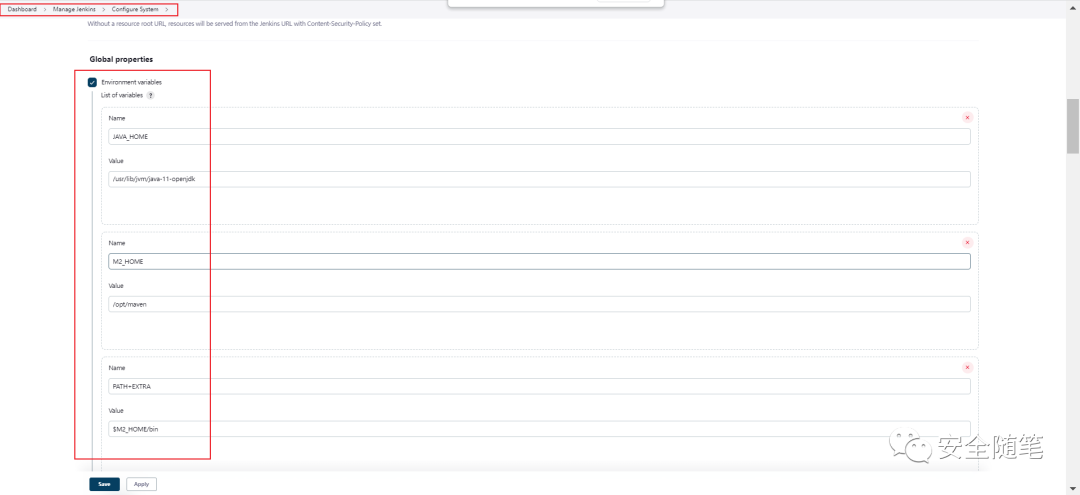

添加 Jenkins 全局变量

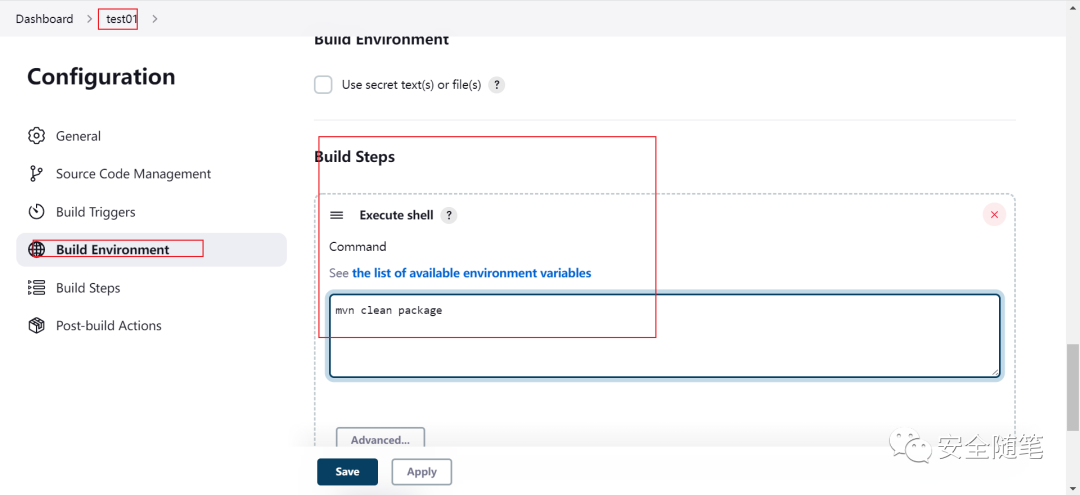

准备好后，来测试 Maven 构建是否生效，还是用刚刚的项目：hello_web

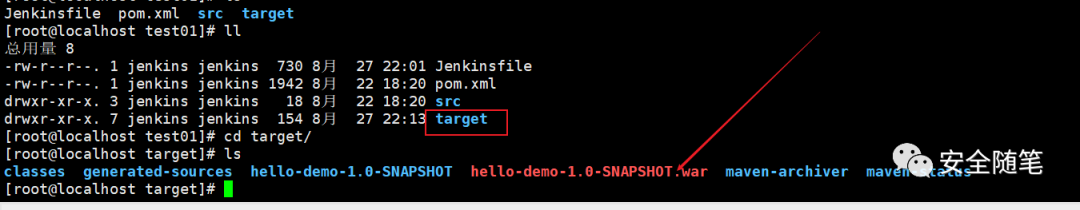

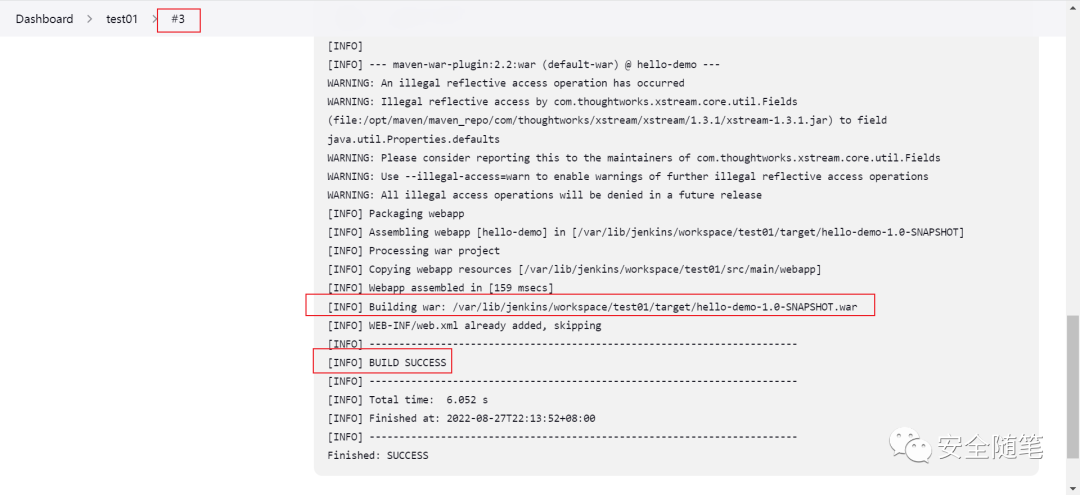

可以看到，项目构建成功。可以去服务器上看到 war 包已经生成。

war 可以自动编译，还差自动部署了，有需要配置一些步骤：

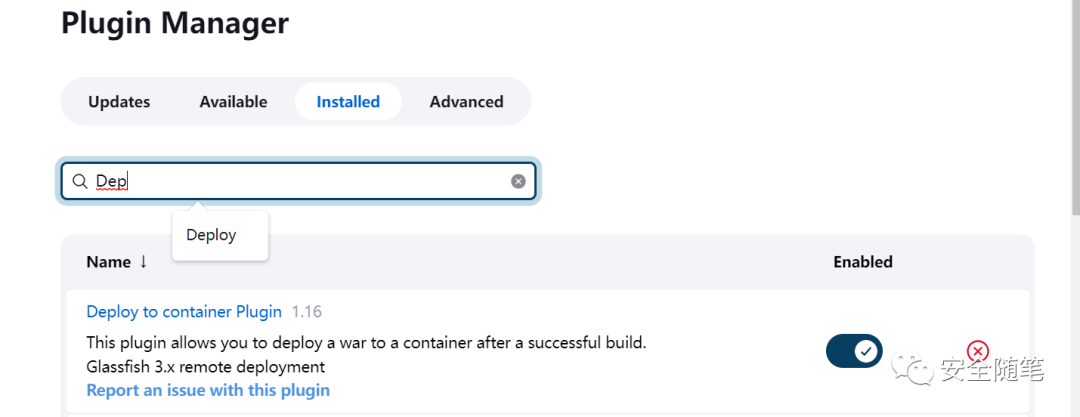

安装 Deploy to container 插件

添加 Tomcat 凭证

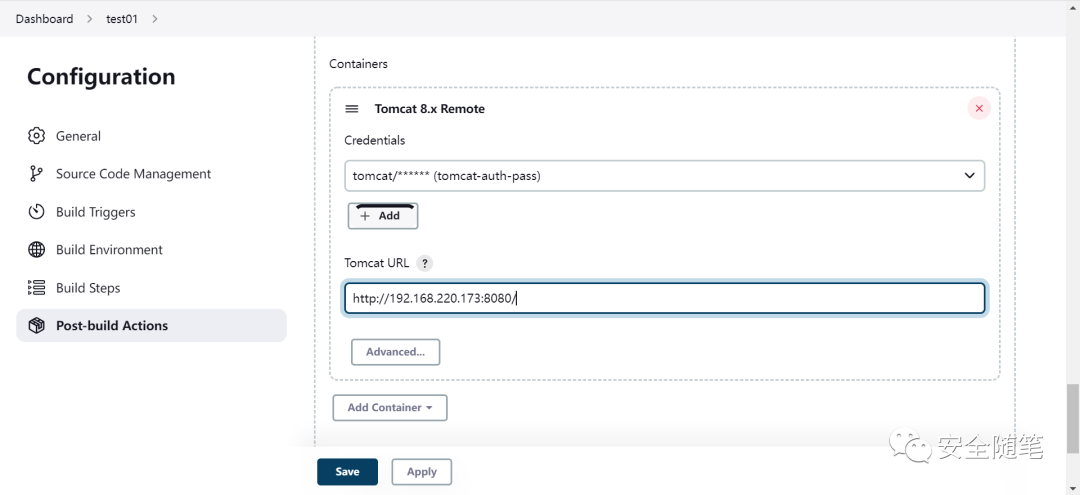

jenkins 项目配置构建后操作

保存配置，点“Build Now”：

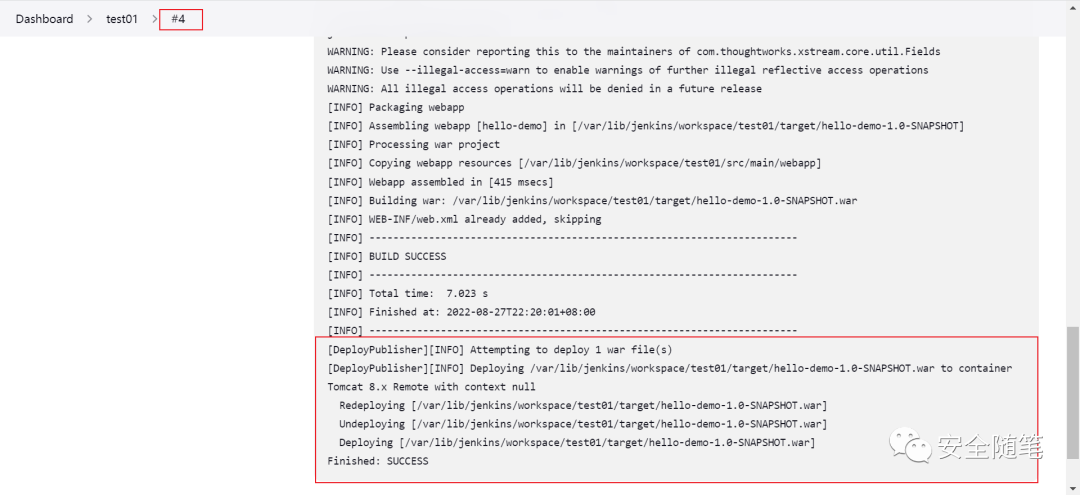

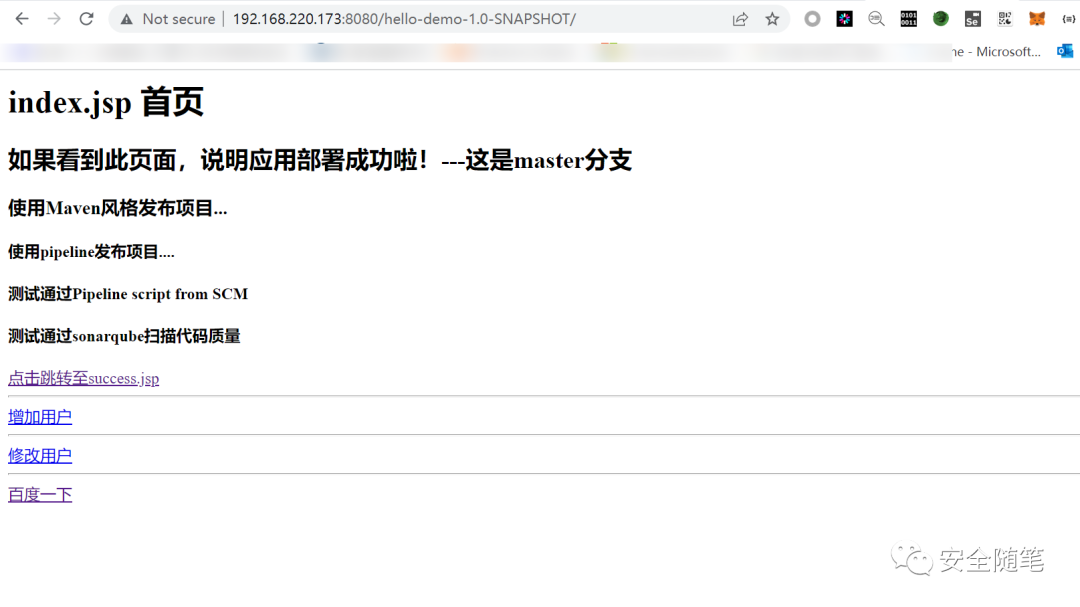

可以看到项目成功部署，可以正常访问。
