一、概述

使用 ELK 收集 nginx access 日志，利用 Grafana 做出一套可视化图表

二、环境准备

环境说明

操作系统：centos 7.6

docker 版本：19.03.12

ip 地址：192.168.31.196

elk 搭建

关于 elk 的搭建，请参考以下 3 篇文章：

docker 安装 elasticsearch 和 head 插件

docker 安装 logstash

docker 安装 kibana

nginx 安装

线上 nginx 直接用 yum 安装的

yum install -y nginx

三、nginx 日志格式

默认的 nginx 日志格式，需要改为指定的格式

http {
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    log_format aka_logs
                      '{"@timestamp":"$time_iso8601",'
                      '"host":"$hostname",'
                      '"server_ip":"$server_addr",'
                      '"client_ip":"$remote_addr",'
                      '"xff":"$http_x_forwarded_for",'
                      '"domain":"$host",'
                      '"url":"$uri",'
                      '"referer":"$http_referer",'
                      '"args":"$args",'
                      '"upstreamtime":"$upstream_response_time",'
                      '"responsetime":"$request_time",'
                      '"request_method":"$request_method",'
                      '"status":"$status",'
                      '"size":"$body_bytes_sent",'
                      '"request_body":"$request_body",'
                      '"request_length":"$request_length",'
                      '"protocol":"$server_protocol",'
                      '"upstreamhost":"$upstream_addr",'
                      '"file_dir":"$request_filename",'
                      '"http_user_agent":"$http_user_agent"'
    '}';

    #access_log  /var/log/nginx/access.log  main;
    access_log  /var/log/nginx/access.log  aka_logs;

注意：这里的 nginx 的所有访问日志，统一在/var/log/nginx/access.log。

如果你的环境，单独为每一个虚拟主机分配了 access 日志，那么就需要在对应的虚拟主机配置文件，应用格式 aka_logs 即可。

四、logstash 配置

注意：由于本文，直接使用 logstash 采集 nginx 日志，并发送给 elasticsearch。

如果是使用 filebeat 收集 nginx 日志，请查阅参考文章中的配置说明。

nginx.conf

新建文件 nginx.conf

/data/elk7/logstash/config/conf.d/nginx.conf

内容如下：

input {
  file {
        ## 修改你环境 nginx 日志路径
        path => "/var/log/nginx/access.log"
        ignore_older => 0
    codec => json
    }
}

filter {
  geoip {
    #multiLang => "zh-CN"
    target => "geoip"
    source => "client_ip"
    database => "/usr/share/logstash/GeoLite2-City.mmdb"
    add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
    add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}" ]
    # 去掉显示 geoip 显示的多余信息
    remove_field => ["[geoip][latitude]", "[geoip][longitude]", "[geoip][country_code]", "[geoip][country_code2]", "[geoip][country_code3]", "[geoip][timezone]", "[geoip][continent_code]", "[geoip][region_code]"]
  }
  mutate {
    convert => [ "size", "integer" ]
    convert => [ "status", "integer" ]
    convert => [ "responsetime", "float" ]
    convert => [ "upstreamtime", "float" ]
    convert => [ "[geoip][coordinates]", "float" ]
    # 过滤 filebeat 没用的字段,这里过滤的字段要考虑好输出到 es 的，否则过滤了就没法做判断
    remove_field => [ "ecs","agent","host","cloud","@version","input","logs_type" ]
  }
  # 根据 http_user_agent 来自动处理区分用户客户端系统与版本
  useragent {
    source => "http_user_agent"
    target => "ua"
    # 过滤 useragent 没用的字段
    remove_field => [ "[ua][minor]","[ua][major]","[ua][build]","[ua][patch]","[ua][os_minor]","[ua][os_major]" ]
  }
}
output {
  elasticsearch {
    hosts => "192.168.31.196"
    #user => "elastic"
    #password => "password"
    index => "logstash-nginx-%{+YYYY.MM.dd}"
  }
}

注意 2 个位置：

/usr/share/logstash/GeoLite2-City.mmdb，这个是地图数据文件

elasticsearch {xx} 这里填写 elasticsearch 信息，由于我的 elasticsearch 没有开启认证，因此不需要用户名和密码，请根据实际情况填写。

GeoLite2-City.mmdb

GeoLite2-City.mmdb 是 IP 信息解析和地理定位的。

官网免费下载地址：https://dev.maxmind.com/geoip/geolite2-free-geolocation-data

github 下载地址：https://github.com/wp-statistics/GeoLite2-City

下载地址 1：https://pan.baidu.com/s/1sjtdvPV

备用下载地址：

链接：https://pan.baidu.com/s/1eJkDqq2nvV3vETyUfOBypw
提取码：2jq5

下载完成后，将此文件，上传到/data/elk7/logstash 目录，待会启动 logstash，就会挂载进去。

以新的方式启动 logstash

docker rm -f logstash

docker run -d \
  --name=logstash \
  --restart=always \
  -p 5044:5044 \
  -v /data/elk7/logstash:/usr/share/logstash \
  -v /var/log/messages:/var/log/messages \
  -v /var/log/nginx:/var/log/nginx \
  logstash:7.5.1

等待 30 秒，查看 logstash 日志是否有错误

docker logs -f logstash

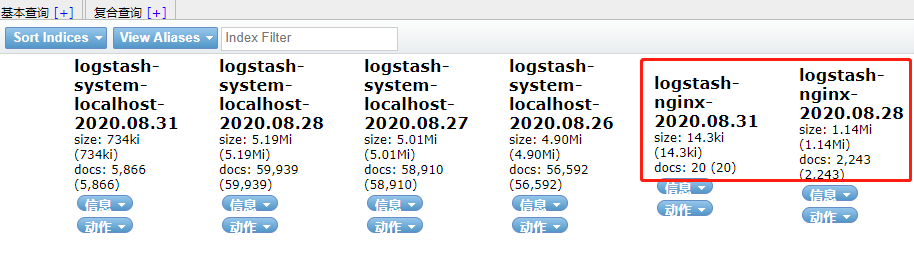

访问 head 插件，查看索引是否生成

http://192.168.31.196:9100/

有出现 logstash-nginx 索引，说明成功了。

五、Grafana 配置

关于 grafana 的安装，请参考链接：

https://www.cnblogs.com/xiao987334176/p/9930517.html

添加数据源

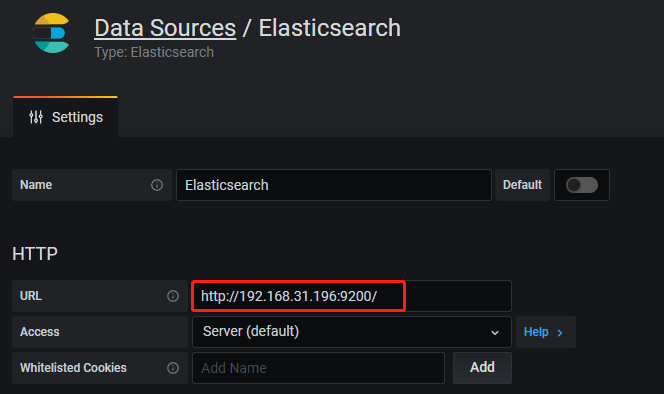

添加 elasticsearch 数据源，这里输入 elasticsearch 的 url

如果 elasticsearch 需要认证，在下面的 Auth 设置中，Basic auth 开启，输入用户名和密码。

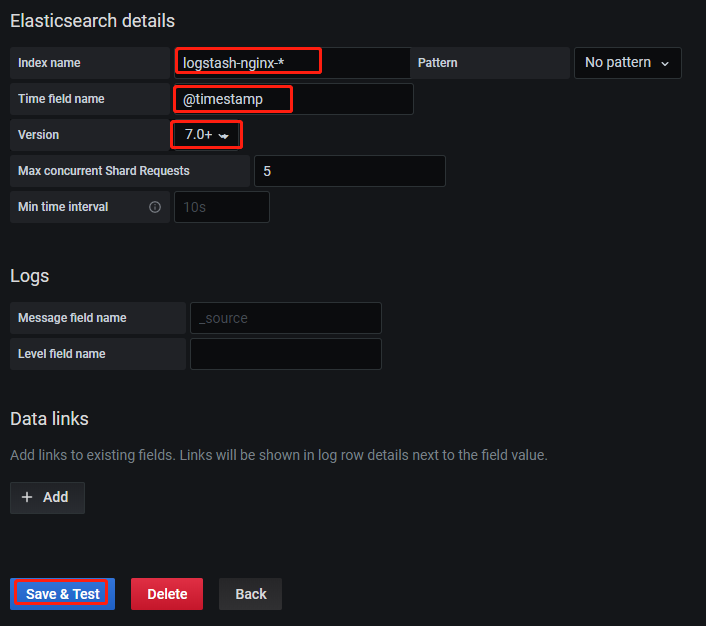

输入索引值，时间戳，选择版本：7.0+

如果测试通过，则会添加成功。

安装插件

进入 grafana 容器，安装 2 个插件，用来支持展示图表的。

grafana-cli plugins install grafana-piechart-panel
grafana-cli plugins install grafana-worldmap-panel

重启 grafana

docker restart grafana

导入模板

模板下载地址为：https://grafana.com/grafana/dashboards/11190

下载最新版本，导入 json 文件，选择 2 个数据源

查看效果

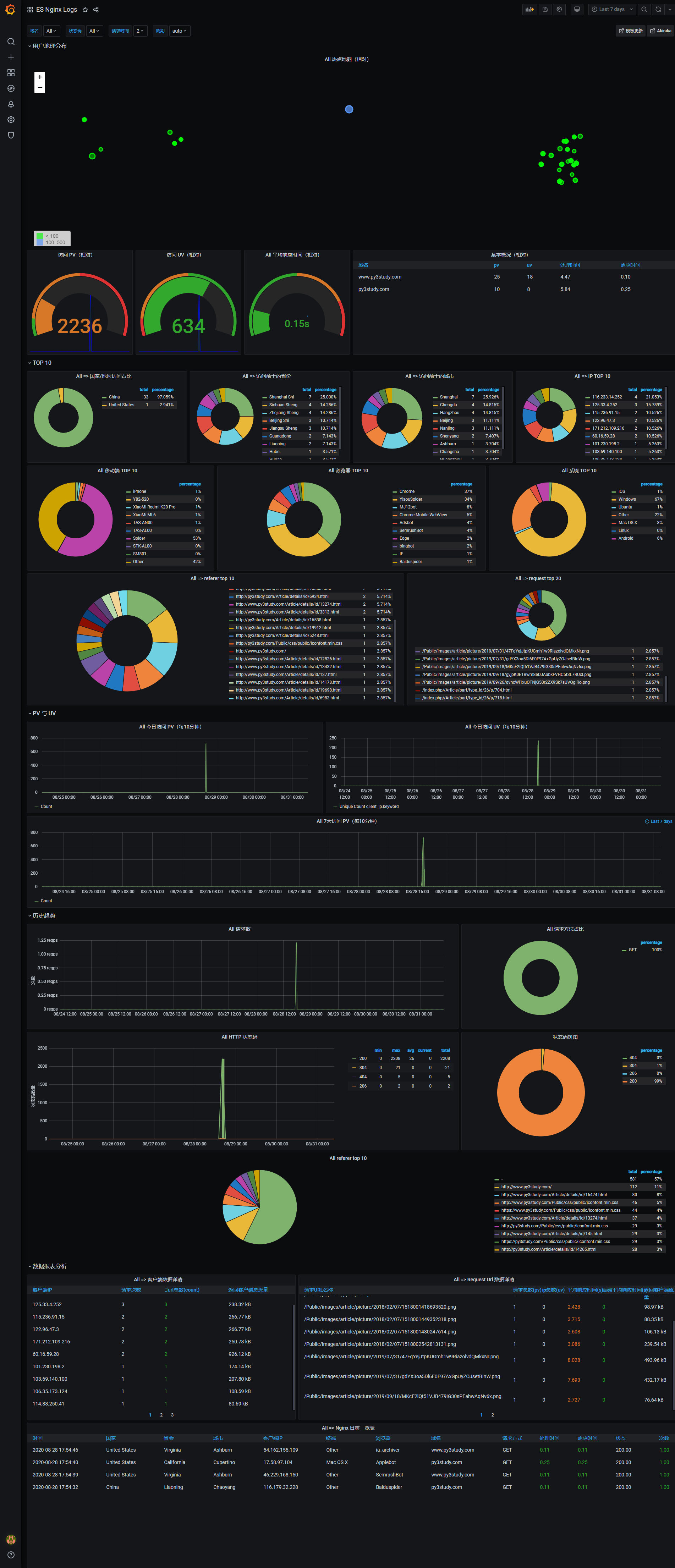

刷新页面，效果如下：

本次参考链接：https://grafana.com/grafana/dashboards/11190-es-nginx-logs/

其他参考链接：https://grafana.com/grafana/dashboards/2292-elasticserch-nginx-logs/
https://grafana.com/grafana/dashboards/8919-node-exporter-dashboard-20240520-tensuns/
