让 nginx 日志加上 geoip 并在 grafana 上展示

规范 nginx 日志格式

1）添加日志格式




log_format easyops_json escape=json
  '{"@timestamp":"$time_iso8601",'
  '"host":"$hostname",'
  '"server_ip":"$server_addr",'
  '"client_ip":"$remote_addr",'
  '"xff":"$http_x_forwarded_for",'
  '"domain":"$host",'
  '"url":"$uri",'
  '"referer":"$http_referer",'
  '"args":"$args",'
  '"upstreamtime":"$upstream_response_time",'
  '"responsetime":"$request_time",'
  '"request_method":"$request_method",'
  '"status":"$status",'
  '"size":"$body_bytes_sent",'
  '"request_body":"$request_body",'
  '"request_length":"$request_length",'
  '"protocol":"$server_protocol",'
  '"upstreamhost":"$upstream_addr",'
  '"file_dir":"$request_filename",'
  '"http_user_agent":"$http_user_agent"'
  '}';

字段解释：

{“@timestamp”:”$time_iso8601″：记录日志的时间，以 ISO8601 格式表示。

“host”:”$hostname”：服务器的主机名。

“server_ip”:”$server_addr”：服务器的 IP 地址。

“client_ip”:”$remote_addr”：客户端（请求端）的 IP 地址。

“xff”:”$http_x_forwarded_for”：客户端通过代理服务器访问时的真实 IP 地址。

“domain”:”$host”：请求的域名。

“url”:”$uri”：请求的 URI 。

“referer”:”$http_referer”：请求的 referer 头的值。

“args”:”$args”：请求的参数。

“upstreamtime”:”$upstream_response_time”：上游服务器的响应时间。

“responsetime”:”$request_time”：整个请求的处理时间。

“request_method”:”$request_method”：请求的方法，如 GET、POST 等。

“status”:”$status”：HTTP 响应状态码。

“size”:”$body_bytes_sent”：发送给客户端的响应体字节数。

“request_body”:”$request_body”：请求体的内容。

“request_length”:”$request_length”：请求的长度。

“protocol”:”$server_protocol”：使用的协议，如 HTTP/1.1 。

“upstreamhost”:”$upstream_addr”：上游服务器的地址。

“file_dir”:”$request_filename”：请求的文件名。

“http_user_agent”:”$http_user_agent”：客户端的用户代理（浏览器等）字符串。

关于 escape=json：在 Nginx 的 log_format 中，escape=json 的作用是对日志字段中的特殊字符进行 JSON 格式的转义处理。

当指定了 escape=json 时

它会确保日志字段中的特殊字符（如双引号 ” 、反斜杠、控制字符等）被正确地转义为符合 JSON 格式的字符串。这对于将日志以 JSON 格式输出并被其他 JSON 处理工具解析是很重要的，能够保证 JSON 数据的完整性和正确性。

如果不写 escape=json

日志字段中的特殊字符不会进行专门的 JSON 转义处理。这可能导致在将日志作为 JSON 数据处理时出现解析错误，如果日志字段中包含了可能破坏 JSON 格式的特殊字符。

例如，如果日志字段中包含了字符串 “This is a “quoted” string” ，在没有 escape=json 时，直接以 JSON 格式输出可能导致解析错误，而有 escape=json 时会将其正确转义为 “This is a “quoted” string” ，符合 JSON 规范。

2）虚拟主机中引用新的日志格式



server {
        listen 80;
        server_name example1.com;

        root /var/www/example1;
        index index.html;

        # 为 example1.com 配置的访问日志
        access_log  /var/log/nginx/example1_access.log  easyops_json;
        error_log   /var/log/nginx/example1_error.log;

        location / {
            try_files $uri $uri/ =404;
        }
}

配置 filebeat




$ cat /etc/filebeat/filebeat.yml |egrep -v "#|^$"
name: "192.168.31.79"

tags: ["192.168.31.79","nginx"]

filebeat.inputs:
- type: log
  id: centos79
  enabled: true
  paths:
    - /data/nginx/logs/*_access.log
    - /data/nginx/logs/*_error.log
  fields:
    env: test
    nginx_log_type: access
    log_topic: nginx-logs
  #将字段直接放置在文档的根级别，而不是将它们嵌套在一个特定的字段（如 fields ）中
  fields_under_root: true
  json.keys_under_root: true
  json.overwrite_keys: true
  json.add_error_key: true

- type: log
  id: centos79
  enabled: true
  paths:
    - /data/nginx/logs/*_error.log
  fields:
    env: test
    nginx_log_type: error
    log_topic: nginx-logs
  #将字段直接放置在文档的根级别，而不是将它们嵌套在一个特定的字段（如 fields ）中
  fields_under_root: true
  json.keys_under_root: true
  json.overwrite_keys: true
  json.add_error_key: true

# 没有新日志采集后多长时间关闭文件句柄，默认 5 分钟，设置成 1 分钟，加快文件句柄关闭
close_inactive: 1m

# 传输了 3h 后没有传输完成的话就强行关闭文件句柄，这个配置项是解决以上案例问题的 key point
close_timeout: 3h

# 这个配置项也应该配置上，默认值是 0 表示不清理，不清理的意思是采集过的文件描述在 registry 文件里永不清理，在运行一段时间后，registry 会变大，可能会带来问题
clean_inactive: 72h

# 设置了 clean_inactive 后就需要设置 ignore_older，且要保证 ignore_older < clean_inactive
ignore_older: 70h

# 限制 CPU 和内存资源
max_procs: 1 # 限制一个 CPU 核心,避免过多抢占业务资源
queue.mem.events: 512 # 存储于内存队列的事件数，排队发送 (默认 4096)
queue.mem.flush.min_events: 512 # 小于 queue.mem.events ,增加此值可提高吞吐量 (默认值 2048)

filebeat.config.modules:
  path: ${path.config}/modules.d/*.yml
  reload.enabled: false
setup.template.settings:
  index.number_of_shards: 1

output.kafka:
  hosts: ["192.168.31.168:9092", "192.168.31.171:9092", "1192.168.31.172:9092"]
  # 因为前面配置了将字段直接放置在文档的根级别，所以这里直接写字段名就行，不需要写加上 fileds 了
  topic: '%{[log_topic]}'
  partition.round_robin:
    reachable_only: false
  required_acks: 1
  compression: gzip
  max_message_bytes: 1000000

logging.level: info
logging.to_files: true
logging.files:
  path: /var/log/filebeat
  name: filebeat.log
  keepfiles: 7
  permissions: 0644
  rotateeverybytes: 104857600

processors:
  - add_host_metadata:
      when.not.contains.tags: forwarded
  - add_cloud_metadata: ~
  - add_docker_metadata: ~
  - add_kubernetes_metadata: ~

配置 logstash

1）因为需要定位来源 IP，这里需要用到免费的离线 IP 地址库 GeoLite2-City.mmdb，下载地址：https://github.com/wp-statistics/GeoLite2-City




$ cd /data/logstash/config/
$ wget https://cdn.jsdelivr.net/npm/geolite2-city/GeoLite2-City.mmdb.gz
$ yum install gzip -y
$ gzip -d GeoLite2-City.mmdb.gz

2）挂载离线数据库到 logstash



$ cat docker-compose.yaml
version: "3"
services:
  logstash:
    image: docker.elastic.co/logstash/logstash:7.17.22
    container_name: logstash
    # ports:
    #   - 9600:9600
    #   - 5044:5044
    networks:
      - net-logstash
    volumes:
      - $PWD/config/pipelines.yml:/usr/share/logstash/config/pipelines.yml
      - $PWD/config/logstash.yml:/usr/share/logstash/config/logstash.yml
      - $PWD/logs:/usr/share/logstash/logs
      - $PWD/data:/usr/share/logstash/data
      - $PWD/config/ca.crt:/usr/share/logstash/config/ca.crt
      - $PWD/pipelines/pipeline_from_kafka:/usr/share/logstash/pipeline_from_kafka
      - $PWD/config/GeoLite2-City.mmdb:/usr/share/logstash/GeoLite2-City.mmdb
    environment:
      - TZ=Asia/Shanghai
      - LS_JAVA_OPTS=-Xmx1g -Xms1g
networks:
  net-logstash:
    external: false
$ docker compose down
$ docker compose up -d

3）配置 pipeline



input {
  kafka {
    #type => "logs-easyops-kafka"
    # kafka 集群地址
    bootstrap_servers => '192.168.31.168:9092,192.168.31.171:9092,192.168.31.172:9092'
    # 设置分组
    group_id => 'logstash-dev'
    # 多个客户端同时消费需要设置不同的 client_id，注意同一分组的客户端数量≤kafka 分区数量
    client_id => 'logstash-168'
    # 消费线程数
    consumer_threads => 5
    # 正则匹配 topic
    #topics_pattern  => "elk_.*"
    # 指定具体的 topic
    topics => [ "nexus","system-logs", "nginx-logs"]
    #默认为 false，只有为 true 的时候才会获取到元数据
    decorate_events => true
    #从最早的偏移量开始消费
    auto_offset_reset => 'earliest'
    #auto_offset_reset => "latest"
    #提交时间间隔
    auto_commit_interval_ms => 1000
    enable_auto_commit => true
    codec => json {
      charset => "UTF-8"
    }
  }
}

filter {
  if [@metadata][kafka][topic] == "nginx-logs" {
    # nginx 日志
    if [xff] != ""{
      geoip {
        target => "geoip"
        source => "xff"
        database => "/usr/share/logstash/GeoLite2-City.mmdb"
        add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
        add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}" ]
        # 去掉显示 geoip 显示的多余信息
        remove_field => ["[geoip][latitude]", "[geoip][longitude]", "[geoip][country_code]", "[geoip][country_code2]", "[geoip][country_code3]", "[geoip][timezone]", "[geoip][continent_code]", "[geoip][region_code]"]
      }
    } else {
      geoip {
        target => "geoip"
        source => "client_ip"
        database => "/usr/share/logstash/GeoLite2-City.mmdb"
        add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
        add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}" ]
        # 去掉显示 geoip 显示的多余信息
        remove_field => ["[geoip][latitude]", "[geoip][longitude]", "[geoip][country_code]", "[geoip][country_code2]", "[geoip][country_code3]", "[geoip][timezone]", "[geoip][continent_code]", "[geoip][region_code]"]
      }
    }

    mutate {
      convert => [ "size", "integer" ]
      convert => [ "status", "integer" ]
      convert => [ "responsetime", "float" ]
      convert => [ "upstreamtime", "float" ]
      convert => [ "[geoip][coordinates]", "float" ]
      # 过滤 filebeat 没用的字段,这里过滤的字段要考虑好输出到 es 的，否则过滤了就没法做判断
      # remove_field => [ "ecs","agent","host","cloud","@version","input","logs_type" ]
      remove_field => [ "ecs","agent","cloud","@version","input" ]
    }
    # 根据 http_user_agent 来自动处理区分用户客户端系统与版本
    useragent {
      source => "http_user_agent"
      target => "ua"
      # 过滤 useragent 没用的字段
      remove_field => [ "[ua][minor]","[ua][major]","[ua][build]","[ua][patch]","[ua][os_minor]","[ua][os_major]" ]
    }
  }
}

output {
  if [@metadata][kafka][topic] == "nginx-logs" {
        elasticsearch {
            hosts => ["https://192.168.31.168:9200","https://192.168.31.171:9200","https://192.168.31.172:9200"]
            ilm_enabled => false
            user => "elastic"
            password => "123456"
            cacert => "/usr/share/logstash/config/ca.crt"
            ssl => true
            ssl_certificate_verification => false
            index => "logstash-nginx-logs-%{+YYYY.MM.dd}"
        }
   } else {
      stdout { }
   }
}

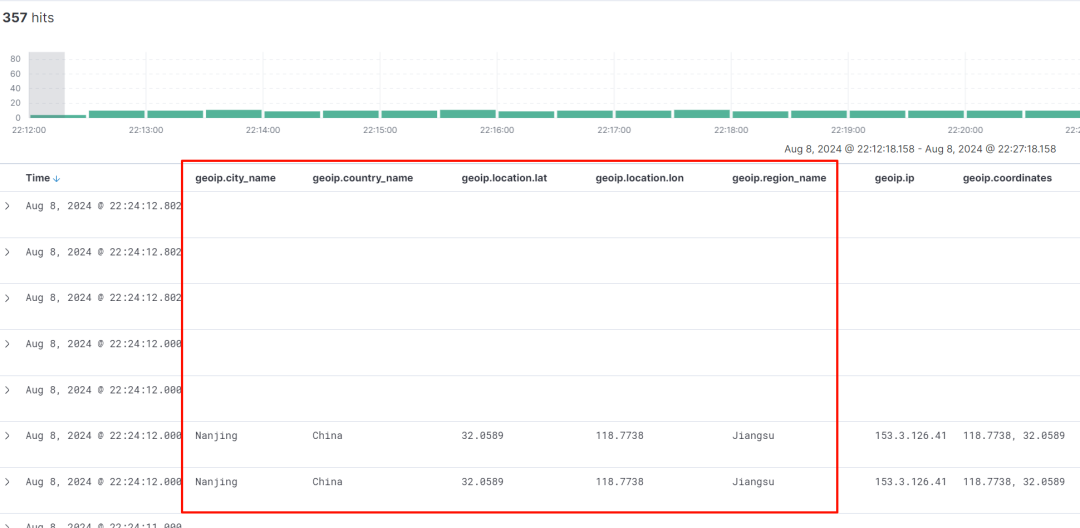

es 中查询结果

granfa 对接 es 展示 nginx 来源地理位置信息

注：只有只有公网 IP 才能获得位置信息

部署 grafana

1）编写 docker-compose.yaml



version: "3"
services:
  grafana:
    image: grafana/grafana-oss:9.5.18
    container_name: "grafana"
    hostname: grafana
    restart: unless-stopped
    ports:
      - "3000:3000"
    volumes:
      - $PWD/grafana/conf:/etc/grafana #配置文件目录
      - $PWD/grafana/data:/var/lib/grafana #数据目录
    environment:
      # 服务器访问的 URL
      - GF_SERVER_ROOT_URL=http://grafana.easyops.local
    networks:
      - grafana

networks:
  grafana:
    driver: "bridge"
    driver_opts:
      com.docker.network.enable_ipv6: "false"

2）启动


$ docker composeup -d

3）浏览器访问测试，默认用户名密码：admin/admin,第一次登录需要修改密码

添加 elasticsearch 数据源

参考官网说明：

https://grafana.com/docs/grafana/latest/datasources/elasticsearch/

https://grafana.com/docs/grafana/v9.4/datasources/elasticsearch/

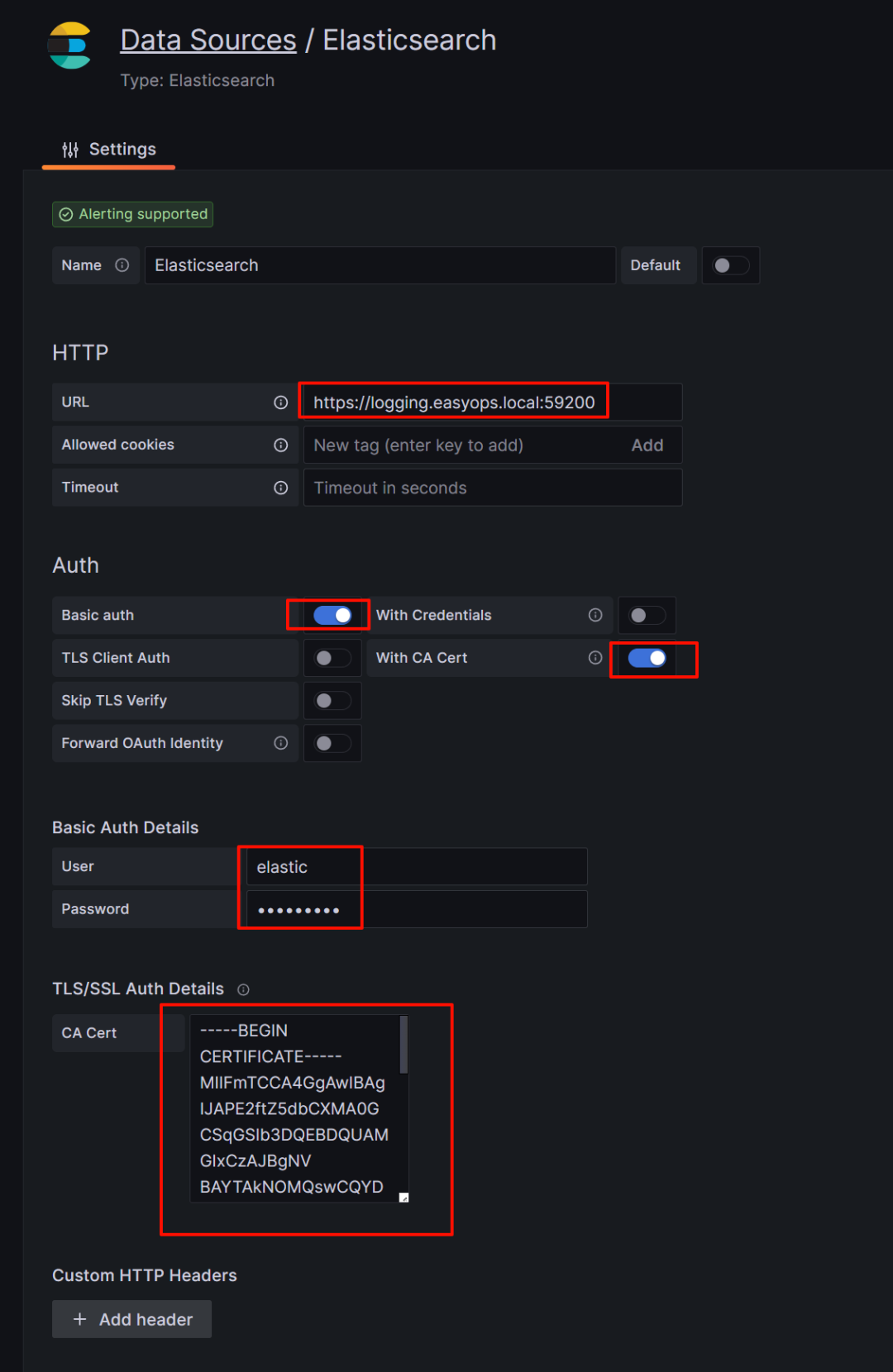

填入 es 的代理地址和端口：https://logging.easyops.local:59200

启用 Basic auth 和 CA 认证，ca 证书去 es 的部署目录下查看：



# cat /data/elasticsearch/config/certs/http/ca.crt
-----BEGIN CERTIFICATE-----
MIIFmTCCA4GgAwIBAgIJAPE2ftZ5dbCXMA0GCSqGSIb3DQEBDQUAMGIxCzAJBgNV
BAYTAkNOMQswCQYDVQQIDAJKUzELMAkGA1UEBwwCTkoxEDAOBgNVBAoMB2Vhc3lv
cHMxDzANBgNVBAsMBmRldm9wczEWMBQGA1UEAwwNZWFzeW9wcy5sb2NhbDAgFw0y
NDA1MjkwOTMwMjFaGA8yMTI0MDUwNTA5MzAyMVowYjELMAkGA1UEBhMCQ04xCzAJ
BgNVBAgMAkpTMQswCQYDVQQHDAJOSjEQMA4GA1UECgwHZWFzeW9wczEPMA0GA1UE
CwwGZGV2b3BzMRYwFAYDVQQDDA1lYXN5b3BzLmxvY2FsMIICIjANBgkqhkiG9w0B
AQEFAAOCAg8AMIICCgKCAgEA3CNTgWVSluAsCycGHYPX+F5g3RS8dFdZdU7tP0xB
tmt00lQxVEgTGOO+n3SZHPN2v+9CCYsbfzeYkoNqd3z25YRfVrsVyuxiV0mBWGKu
XV3fDjCfTA+9lZYvTByO1MKXieXrPD19h+VnFW9Llj3/3+XO8L9B1SiozHtel6yg
YbAqcmwfV3JWjZg8DbDLU68vJnwFXZRg8gLbI2icTEr3FtOGEUIdH/PNYcNrCc+R
X1WVelJJsErEwZR2N4aR8bEOkhqwOZhC2uDphh8W3JefHji/Y98juAyrMjNb15i5
4P/Pk6lbgFFT+X6WZnHSLmvVVxrLJFLi/tAhy/4gonU1gHG+Yoo6FV/+jVwSYtIC
4xcYvocF1y2ON9JOcpJTzXQWQggQ4ItOJGKJgSeCFp/WC+sn6vVdL+L/C/+zkdPs
9ojrOVYsoMKqOFwHtWPW+EdOoXH5reLJwQj57v1UnQEkn0K+9/hB3rQ/iLjTGnAQ
7cCQntGfLZsZl0T0rznIlYORrBRmflUrG3RsyE6ZB9KegDZ/UYmvb72/hsaJTExA
P5S/T8pjVikC1iKE5n5nZnPesmOZ9KiqREcDfKo6fafey+XStrP//WlNgRYWyKIM
Otv5zw8iNcxBQJTttOpRvDpbyQfyfxN7jiPguLdFs/sB05es+xd/E/vV5chYAE32
958CAwEAAaNQME4wHQYDVR0OBBYEFLOCbFM0ujixHEXDnp4S3h5TnourMB8GA1Ud
IwQYMBaAFLOCbFM0ujixHEXDnp4S3h5TnourMAwGA1UdEwQFMAMBAf8wDQYJKoZI
hvcNAQENBQADggIBAGF9/DUeU7MqlSS2iKnKMVJwSRKsJRe2jIW5IYYuxpvuyzRA
SMF0b3a6AP5hxM7lmlu7xvgxM7k0Cz59ujDySA6YIpqWFq1FvPeNnFQIcrfDxg4T
7sjgvuYA6eE5xSobnQGx3g1Urlk5d2a1WF3lEMmqstbn0kVdmUaaK0EsCUjWY+oE
Ko5EEaBpJpsJS7h34g5nV8aJTlXlCRd6SyIdoDikA26m41grpGWG0syruoc5eZIO
iXwIMygn9WQ2zmNFFFOYuvvp0DAmhqIkOMxT5x2KdR80cMzO16cbzin03RiaX2NF
05CbB47jy8pJpU474Vn9E2VtN6txJtRx6OA5ynwMVzdaZvduc6G0+/h0j/FBwQB4
0i5E+zzoXWXwjNfRSjPeXcCmqQdvw15yFOwZiaHchznjG2HRKy3fnH3FEg5pG4cC
2gHzoHbRZY6Ts2ICZtzZOH+aa+5SaFk8eVFCf453ys1yQmoT6Mf0uP792DjwgGIO
YbLdumzhnO9EscCsUx25JCa+RazzjKsGVG80rWXyHoZ1n96P+Bqr0T7kaBfC1U7E
hNgMmNLu3i3QzVv6K9pUvKdhFX+QiDeds8+d6MC9uZ3WLWTwfUUUoy1tTgm725qU
F0gW3Lygnkv7Siuk4uWaRO6z+cPfIPaFrw3ZNICzeddmm5vQlMJ7YFoG4d9D
-----END CERTIFICATE-----

granfa 对接 es 展示 nginx 来源地理位置信息

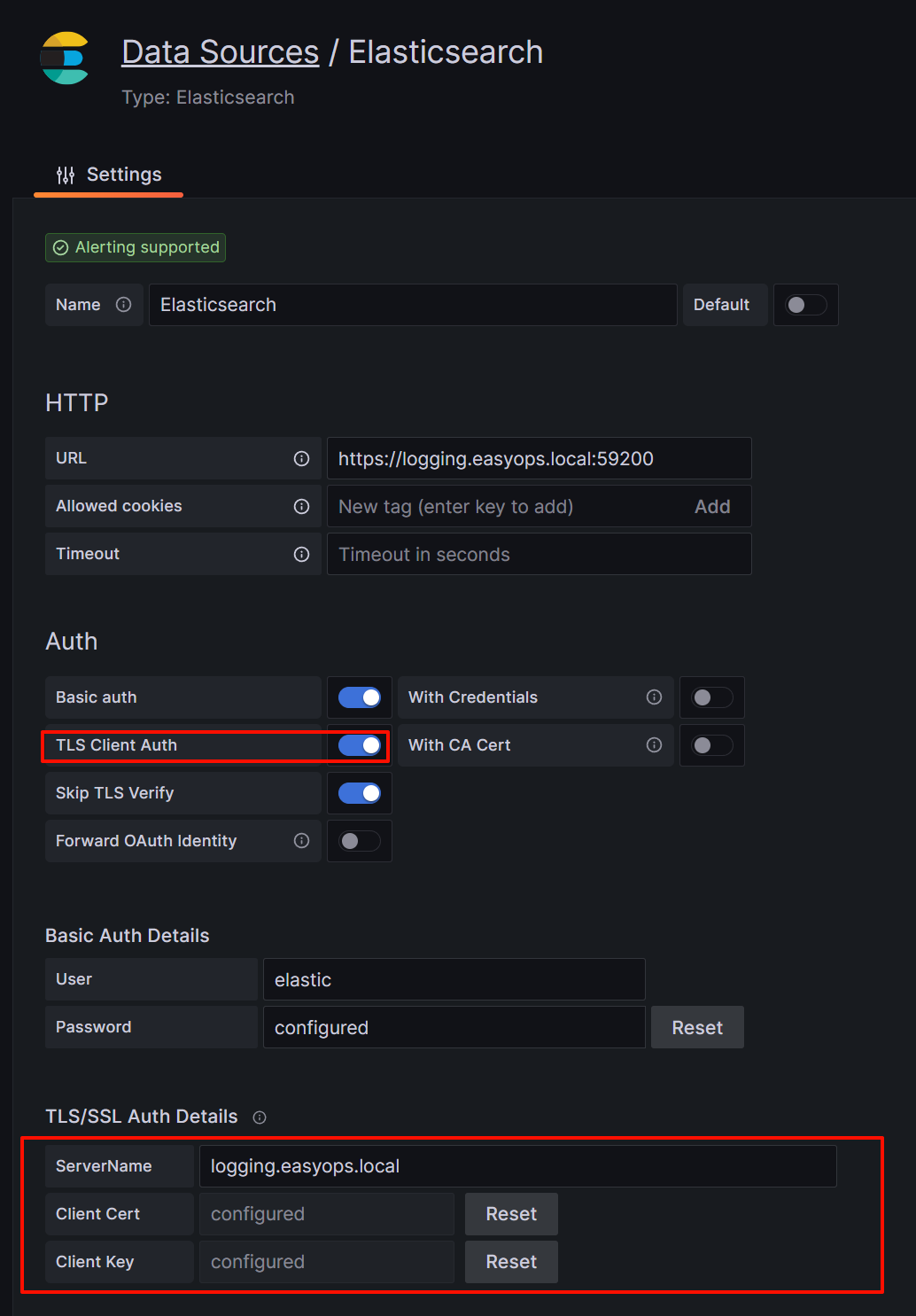

也可以启用 TLS Client Auth,然后将 crt 和 key 添加进去:

granfa 对接 es 展示 nginx 来源地理位置信息

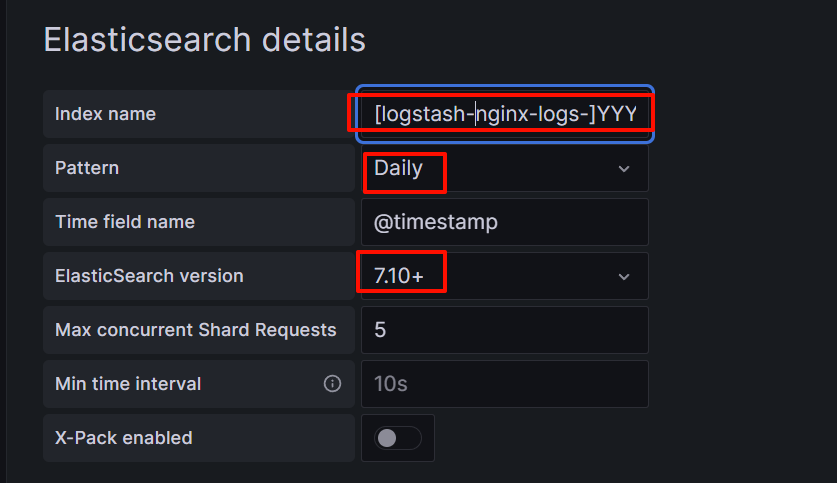

输入索引值，时间戳，选择版本 7.10+：

granfa 对接 es 展示 nginx 来源地理位置信息

填好后添加 save and test：

granfa 对接 es 展示 nginx 来源地理位置信息

如果连不上检查 es 的配置中是否开启允许跨域配置：




# 允许跨域
http.cors.enabled: true
http.cors.allow-origin: "*"

如果想通过配置文件添加可以按照下面的方式添加：



apiVersion: 1

datasources:
  - name: elasticsearch-v7-filebeat
    type: elasticsearch
    access: proxy
    url: http://localhost:9200
    jsonData:
      index: '[filebeat-]YYYY.MM.DD'
      interval: Daily
      timeField: '@timestamp'
      logMessageField: message
      logLevelField: fields.level
      dataLinks:
        - datasourceUid: my_jaeger_uid # Target UID needs to be known
          field: traceID
          url: '$${__value.raw}' # Careful about the double "$$" because of env var expansion

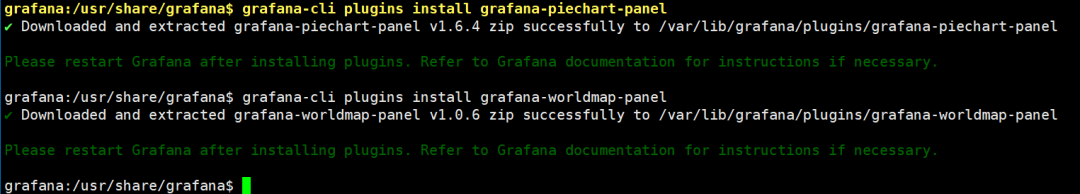

进入 grafana 容器，安装 2 个插件，用来支持展示图表



$ grafana-cli plugins install grafana-piechart-panel
$ grafana-cli plugins install grafana-worldmap-panel

granfa 对接 es 展示 nginx 来源地理位置信息

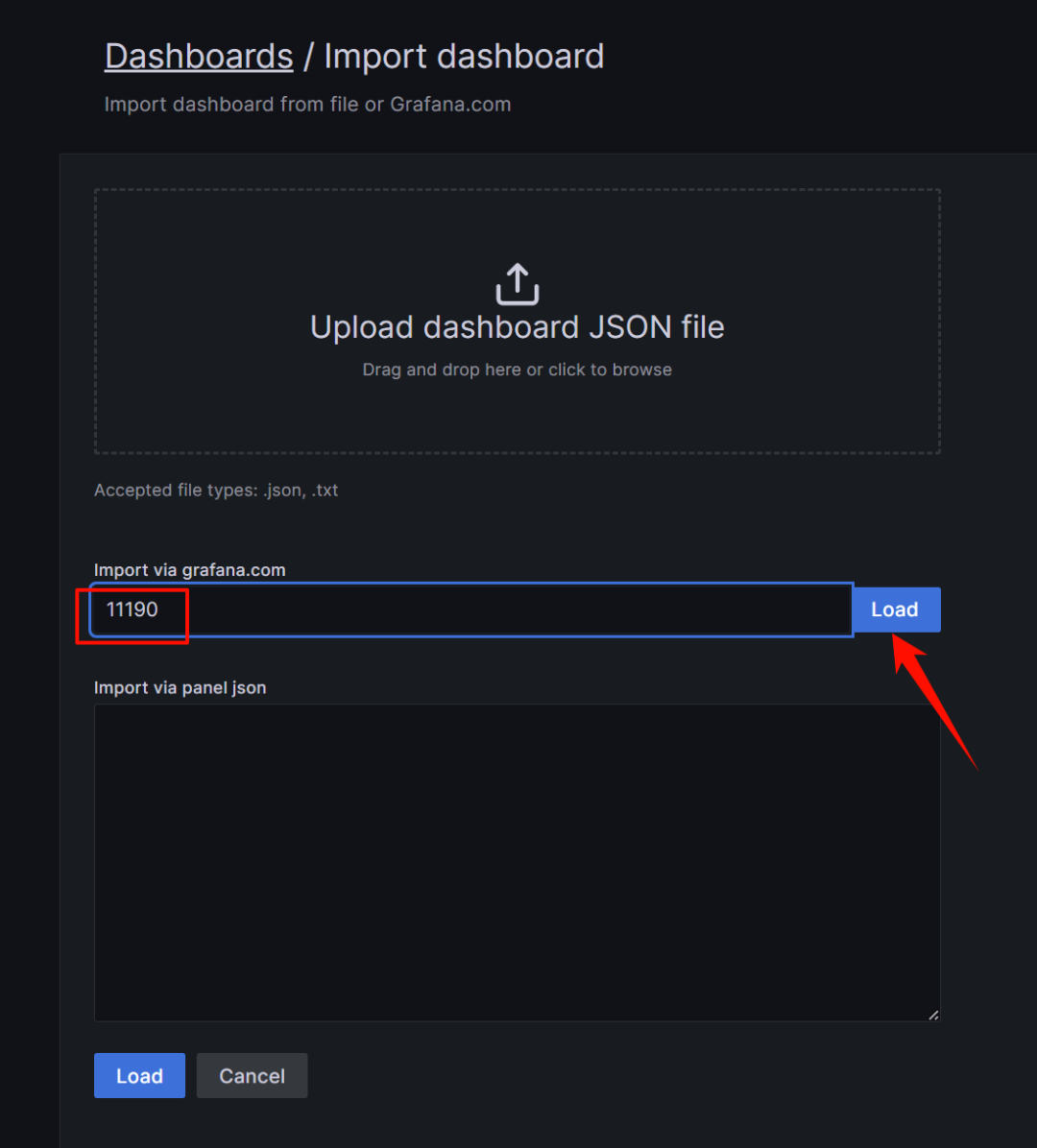

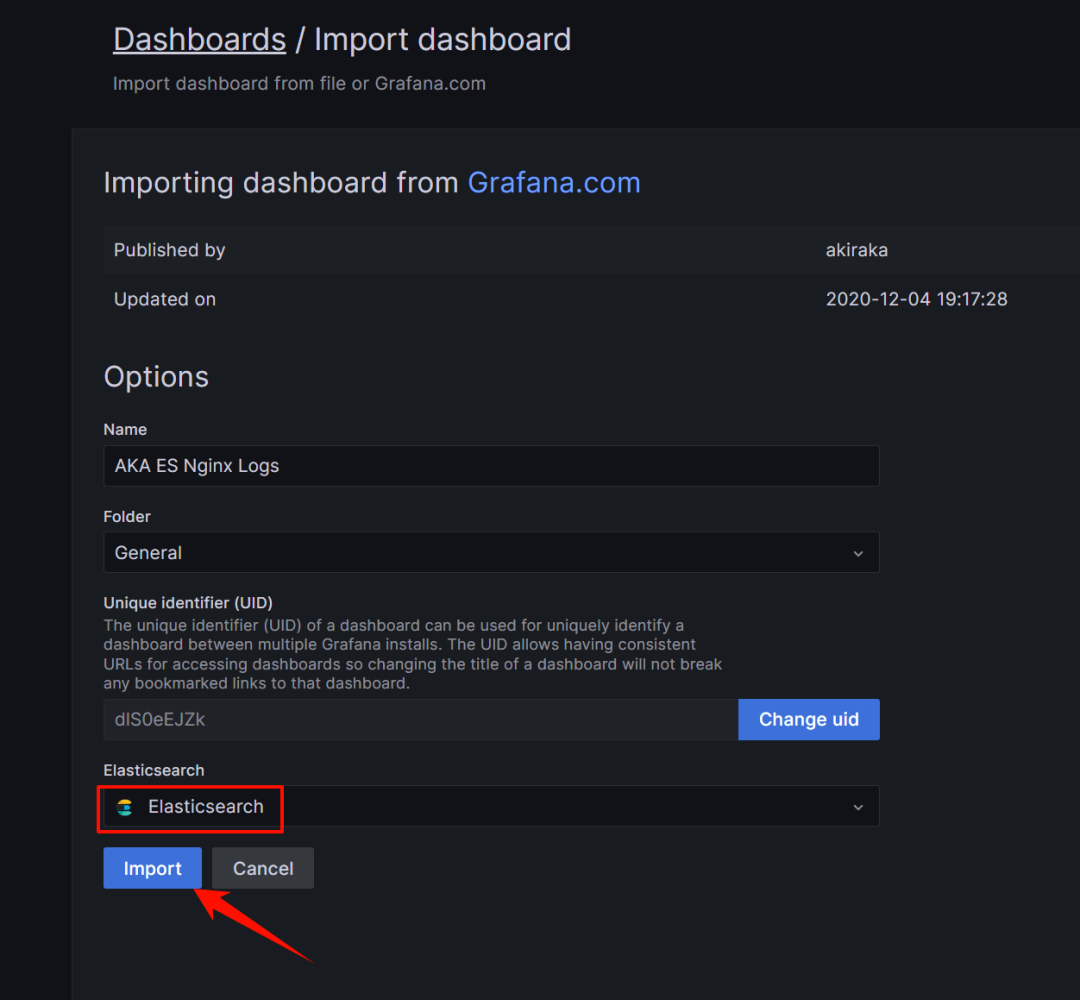

导入模板 ID :11190

https://grafana.com/grafana/dashboards/11190

granfa 对接 es 展示 nginx 来源地理位置信息

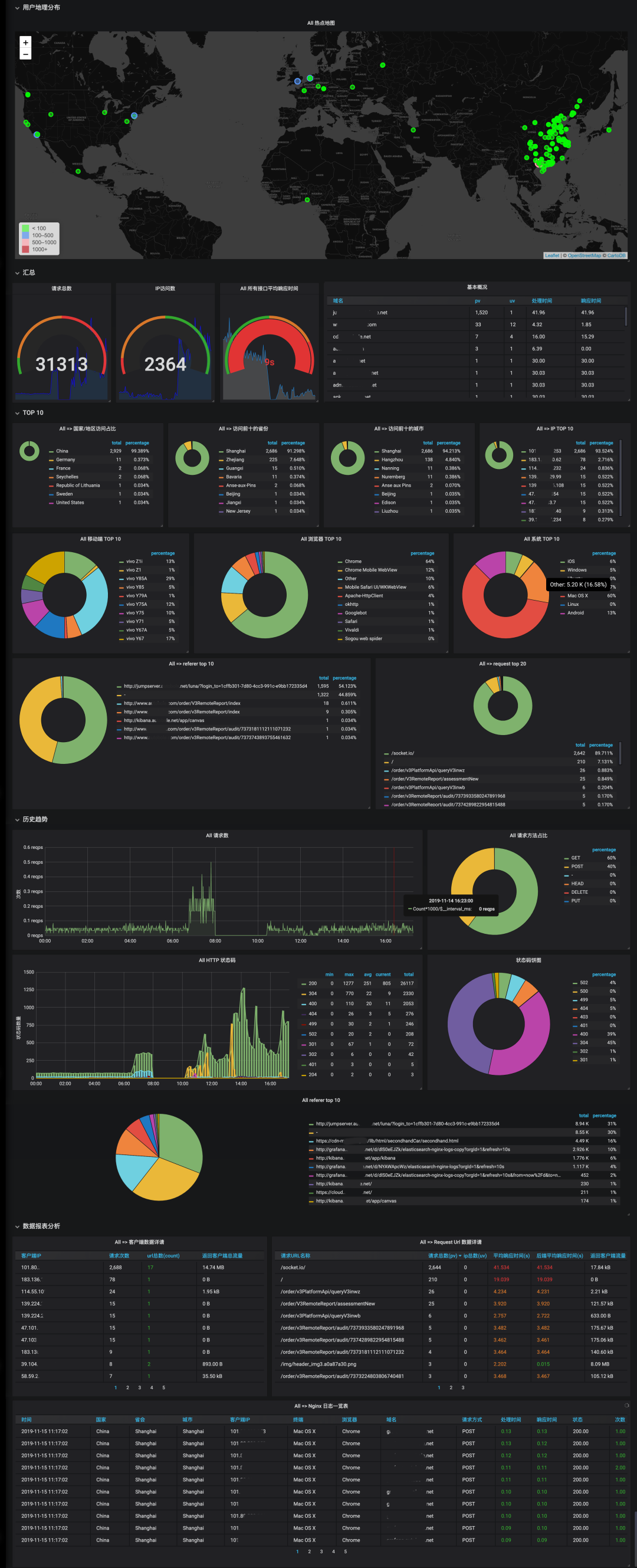

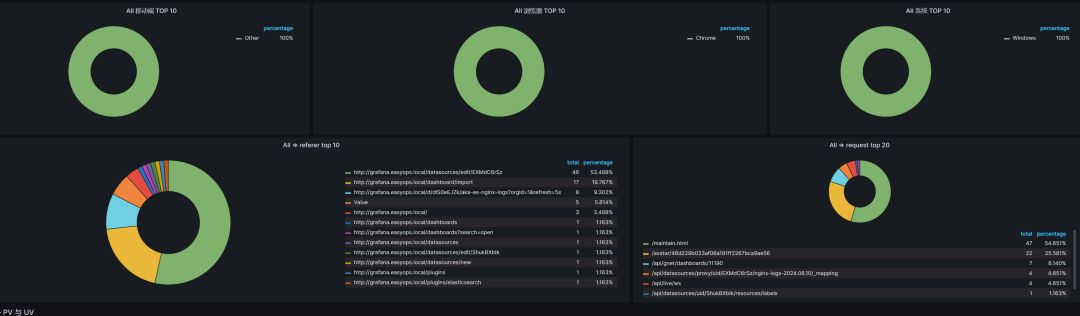

官方效果图：自己导入后可能还是需要自己稍微调整下的

granfa 对接 es 展示 nginx 来源地理位置信息

博主的文章没有高度、深度和广度，只是凑字数。利用读书、参考、引用、抄袭、复制和粘贴等多种方式打造成自己的纯镀 24k 文章！如若有侵权，请联系博主删除。

☆ END ☆

网络技术

喜欢就点个赞吧

granfa对接es展示nginx来源地理位置信息

扫描/识别二维码阅读全文
